DS4420数据手册和产品信息

发布时间: 2024-11-11 09:19:33
来源: analog.com

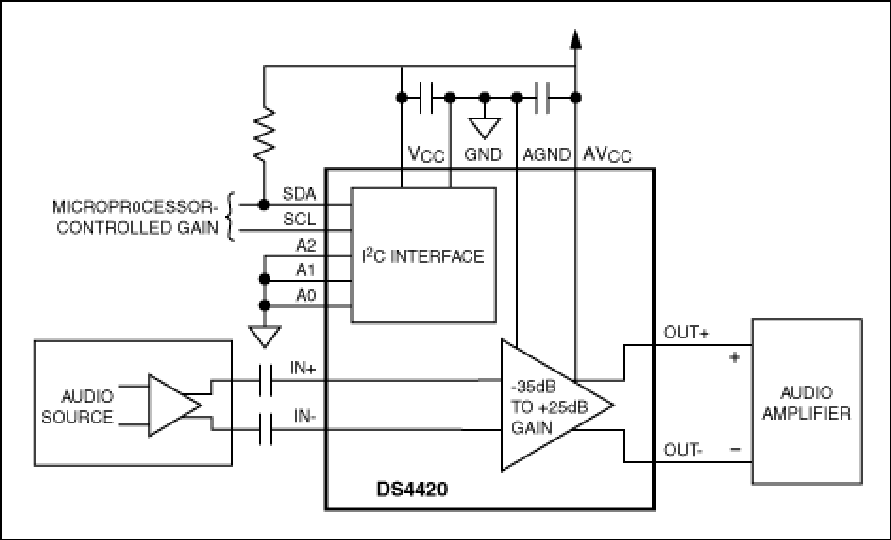

DS4420:典型工作电路
.
特性
  • 差分输入和输出
  • -35dB至+25dB可调增益
  • 低输出噪声
  • 低失真驱动50Ω负载
  • 通过I²C接口编程设置3dB增益步进
  • 5V单电源
  • 所有增益设置下都具有20kHz带宽
  • 小型3mm x 3mm x 0.8mm TDFN封装
  • 可在同一个I²C总线上连接多达8个DS4420
.

DS4420是一款适合音频应用的全差分、可编程增益放大器。该器件具有由I²C接口控制的-35dB至+25dB增益范围,经过优化可驱动低至50Ω的负载。在整个范围内,增益以3dB的增量进行调节。3个地址输入用于选择I²C从地址,可在单个总线上连接多达8个器件。

该产品使用5V单电源工作,工作于-20°C至+70°C温度范围。该器件提供3mm x 3mm TDFN封装。

应用

  • 音量控制
  • 麦克风增益控制
  • 电话耳机
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS4420N+ 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS4420N+T&R 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS4420N-C01+ 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS4420N-C01+T 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
