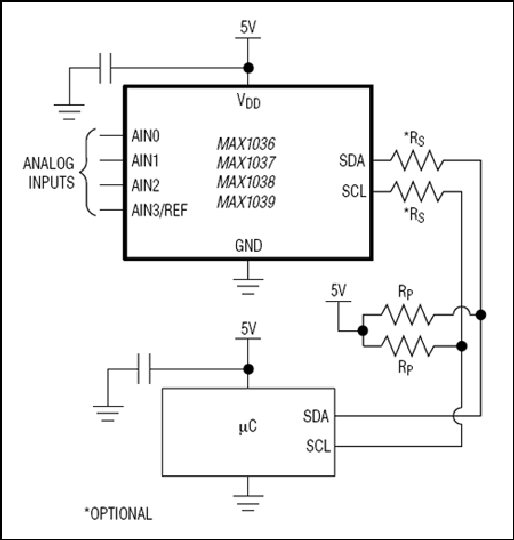

MAX1036、MAX1037、MAX1038、MAX1039:典型工作电路
.
特性
  • 与高速I²C兼容的串行接口
    • 400kHz快速模式
    • 1.7MHz高速模式
  • 单电源供电
    • 2.7V至3.6V (MAX1037/MAX1039)
    • 4.5V至5.5V (MAX1036/MAX1038)
  • 内部基准
    • 2.048V (MAX1037/MAX1039)
    • 4.096V (MAX1036/MAX1038)
  • 外部基准:1V至V DD
  • 内部时钟
  • 4通道单端或2通道伪差分输入(MAX1036/MAX1037)
  • 12通道单端或6通道伪差分输入(MAX1038/MAX1039)
  • 带有通道扫描模式的内部FIFO
  • 低功耗
    • 188ksps时为350µA
    • 75ksps时为110µA
    • 10ksps时为8µA
    • 关端模式下为1µA
  • 可编程配置单极性或双极性
  • 小型封装
    • 8引脚SOT23封装(MAX1036/MAX1037)
    • 16引脚QSOP封装(MAX1038/MAX1039)
.

MAX1036–MAX1039为低功耗、8位、多通道模/数转换器(ADC),具有内部采样/保持(T/H)、电压基准、时钟以及一个与I²C兼容的2线串行接口。这些器件由单电源供电,运行于188ksps最大采样率时,仅需350µA的电流。AutoShutdown™模式下,器件能够在两次转换之间使电源电流减小到1µA以内(低吞吐率时)。MAX1036/MAX1037各有四个模拟输入通道,而MAX1038/MAX1039有十二个模拟输入通道。模拟输入可通过软件设置为单极性或双极性、单端或伪差分模式。

满量程模拟输入范围由内部基准或外部施加的基准电压决定,其中外部基准电压范围从1V至V DD 。MAX1037/MAX1039具有2.048V的内部基准,而MAX1036/MAX1038具有4.096V的内部基准。

MAX1036/MAX1037提供8引脚SOT23封装,而MAX1038/MAX1039提供16引脚QSOP封装。MAX1036–MAX1039保证工作于扩展工业级温度范围(-40°C至+85°C)。有关10位ADC器件请参考MAX1136–MAX1139,有关12位ADC器件请参考MAX1236–MAX1239。

应用

  • 电池供电测试设备
  • 手持式便携应用
  • 医疗仪器
  • 接收信号强度指示
  • 太阳能供电远端系统
  • 系统监控
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1038AEEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1038AEEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.
部分模型 产品周期 描述

多路复用模数转换器 3

量产

多量程、+5V、12位DAS,带有2线串行接口

量产

多量程、+5V、12位DAS,带有2线串行接口

量产

2.7V至3.6V和4.5V至5.5V、低功耗、4/8/12通道、2线串口、8位ADC

.

评估套件 1

MAX1038EVKIT

MAX1038评估板
