特性
-
在整个温度范围提供超高精度VOS
- MAX9922：±10µV (最大)
- MAX9923T：±25µV (最大)
- MAX9923H：±20µV (最大)
- MAX9923F：±10µV (最大)
- ±0.5% (最大)满量程增益精度
- 双向或单向I SENSE
-
提供多种增益
- 可调(MAX9922)
- +25V/V (MAX9923T)
- +100V/V (MAX9923H)
- +250V/V (MAX9923F)
- 1.9V至28V输入共模范围，独立于V DD
- 电源电压：+2.85V至+5.5V
- 700µA电源电流，1µA关断电流
- 扩展级温度范围(-40°C至+85°C)
- 提供节省空间的10引脚µMAX封装
MAX9922/MAX9923超高精度、高边检流放大器具有25µV (最大)超低失调电压(VOS)和优于0.5%的光刻增益精度。低VOS和高增益精度相结合，即使对于非常小的检测电压也能实现精确的电流测量。

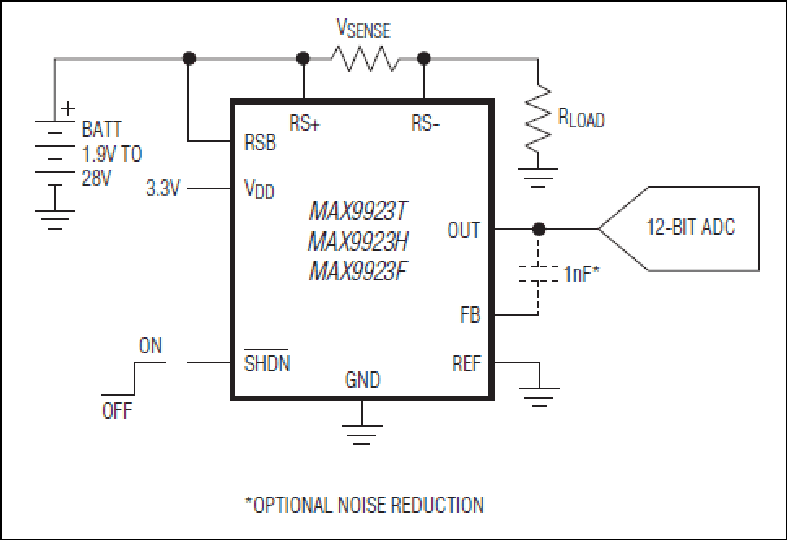

MAX9922/MAX9923能够单向和双向工作。单向工作时，REF连接至GND；双向工作时，REF连接至V DD /2。
MAX9922通过2个外部电阻调节增益设置；MAX9923T/MAX9923H/MAX9923F采用内部光刻电阻分别提供25V/V、100V/V和250V/V固定增益。这些器件采用+2.85V至+5.5V单电源供电，与输入共模电压无关，工作时仅消耗700µA电源电流，关断电流只有1µA。
+1.9V至+28V电流检测输入共模电压范围使得MAX9922/MAX9923能够理想用于高精度、大共模测量范围、极小的满量程V SENSE 电压系统的电流检测。
MAX9922/MAX9923的扩展频谱自稳零技术能够连续测量并消除输入失调电压，消除时间、温度和1/f噪声效应引起的漂移。这一功能与间接电流反馈技术相结合，能够达到低于25µV (最大)的失调电压。
MAX9922/MAX9923提供微小的10引脚µMAX®封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 手持式Li+电池电流监测
- 笔记本/台式机电源管理
- 精密电流源
