特性
- 50Msps 更新速率
- 引脚与 12 位、14 位和 16 位器件相兼容
- 高频谱纯度：在 1MHz f OUT 时为 87dB SFDR
- 5pV-s 毛刺干扰脉冲
- 差分电流输出
- 20ns 稳定时间
- 低功率：180mW (采用 ±5V 电源)
- TTL / CMOS (3.3V 或 5V) 输入
-
小型封装：28 引脚 SSOP
LTC ® 1666 / LTC1667 / LTC1668 是12 / 14 / 16 位、50Msps 差分电流输出 DAC，它们采用高性能 BiCMOS 工艺实现，并具有激光修整的薄膜电阻器。一种新颖电流导引架构与一种高性能工艺的组合造就了具出色 AC 和 DC 性能的 DAC。LTC1668 是市面上首款在输出信号频率为 1MHz 时具有 87dB SFDR (无杂散动态范围) 的 16 位 DAC。
LTC1666 / LTC1667 / LTC1668 采用 ±5V 电源工作，可通过配置以提供高达 10mA 的全标度输出电流。这些 DAC 的差分电流输出可实现单端或真正的差分操作。LTC1666 / LTC1667 / LTC1668 的 –1V 至 1V 输出符合性允许输出直接连接至外部电阻器以产生一个差分输出电压，并不会损害转换器的线性。或者，也可以把输出连接至一个高速运算放大器的求和结点，或连接至一个变压器。
LTC1666 / LTC1667 / LTC1668 是引脚兼容的器件，它们采用 28 引脚 SSOP 封装，并全面规定在工业温度范围内运行。
Applications
- 蜂窝基站
- 多载波基站
- 无线通信
- 直接数字合成 (DDS)
- xDSL 调制解调器
- 任意波形生成
- 自动化测试设备
-
仪表
新闻 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1668CG#PBF |
28-Lead SSOP
|
|
|
| LTC1668CG#TRPBF |
28-Lead SSOP
|
|
|
| LTC1668IG#PBF |
28-Lead SSOP
|
|
|
| LTC1668IG#TRPBF |
28-Lead SSOP
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1668CG#PBF
量产
LTC1668CG#TRPBF
量产
LTC1668IG#PBF
量产
LTC1668IG#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1668CG#PBF
量产
LTC1668CG#TRPBF
量产
LTC1668IG#PBF
量产
LTC1668IG#TRPBF
量产
评估套件 4

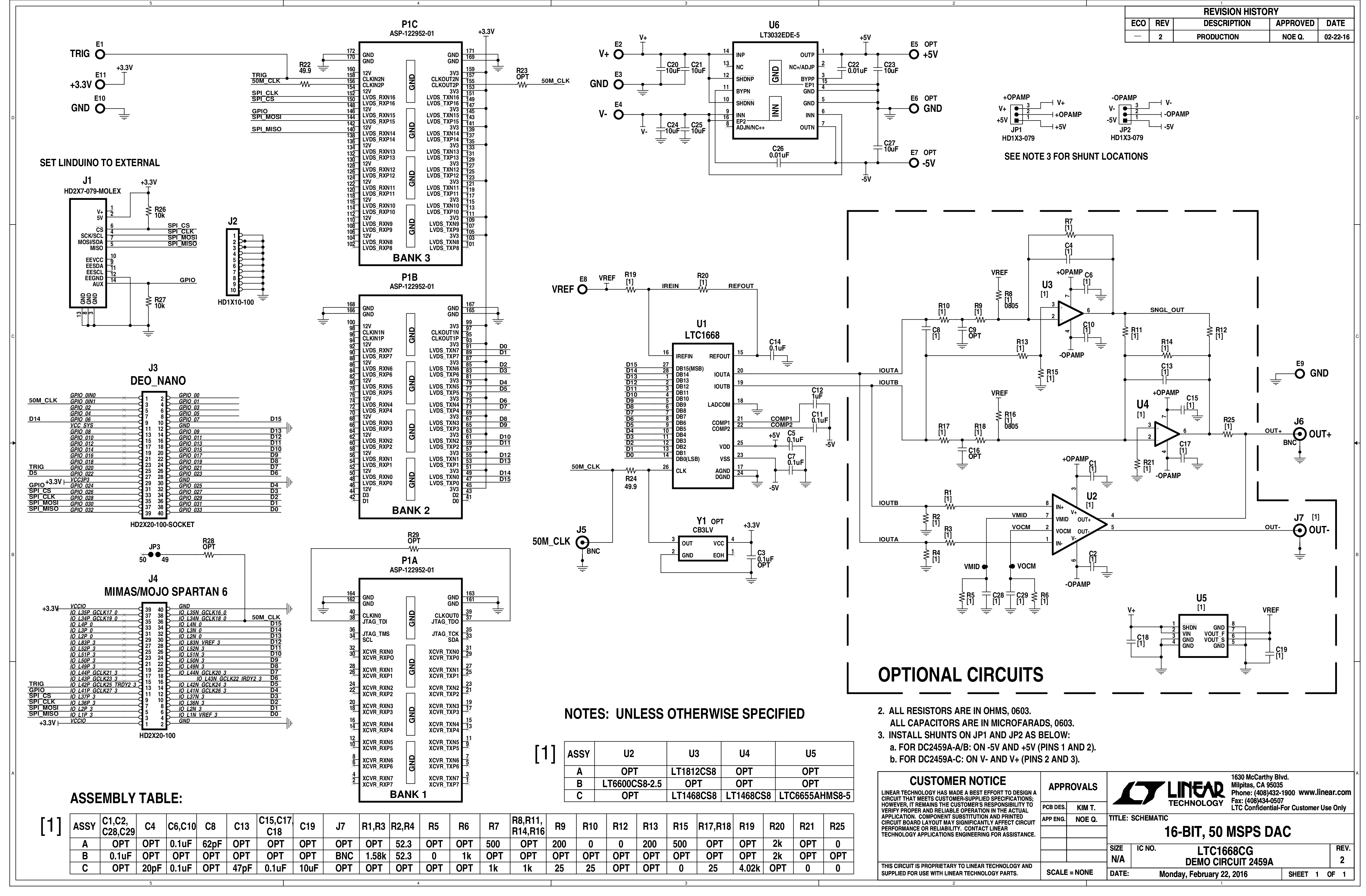

DC2459A-B
LTC1668 with LT6600 Demo Board | 16-Bit, 50Msps DAC, Differential ±0.25V outputs
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

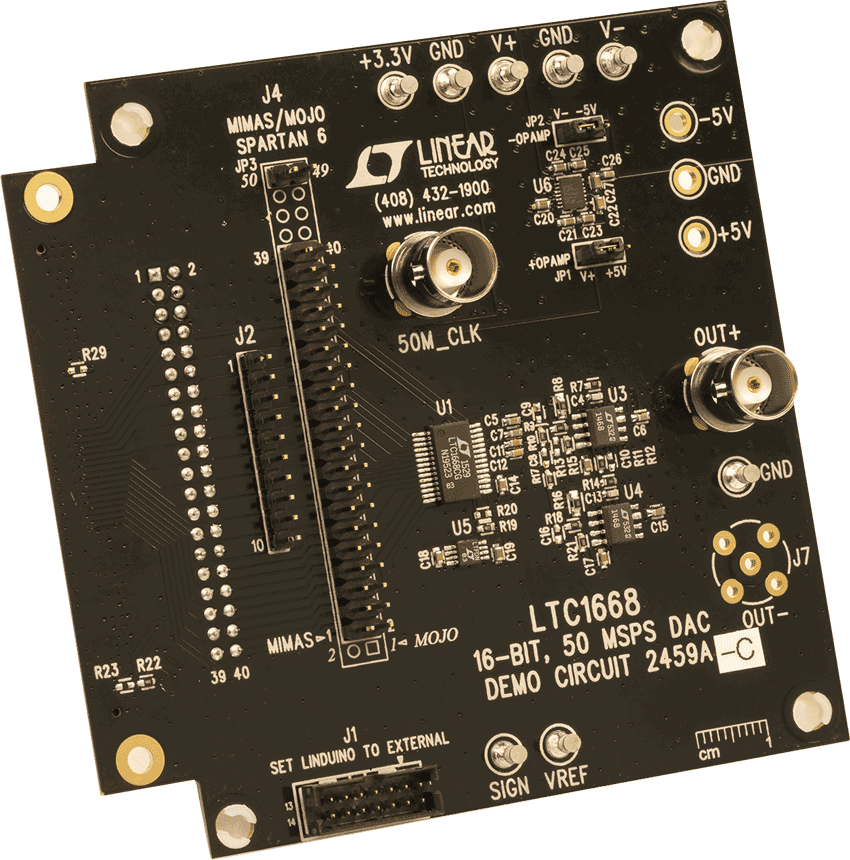

DC2459A-C
LTC1668 with LT1468 Demo Board | 16-Bit, 50Msps DAC, Single-Ended ±10V outputs

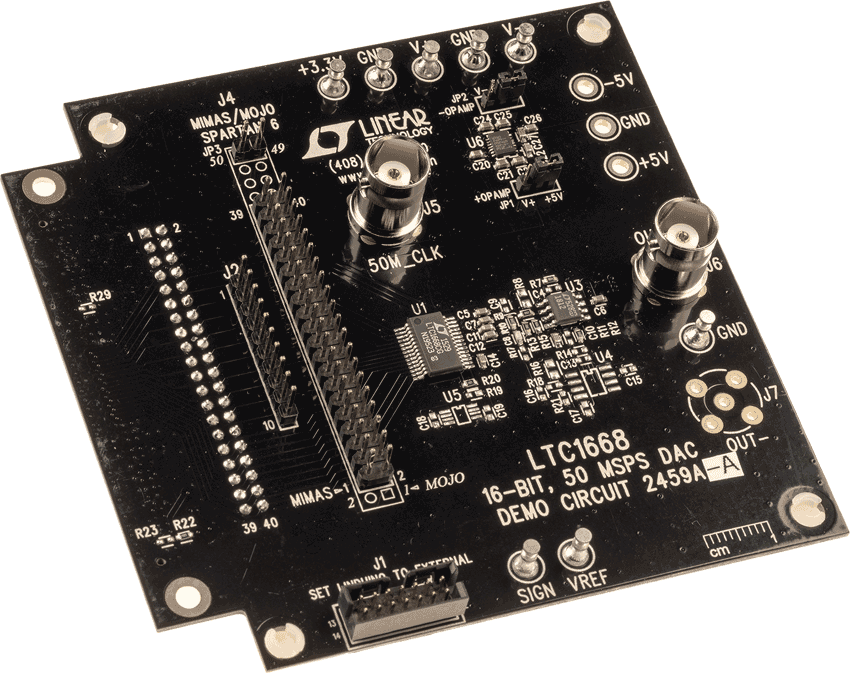

DC2459A-A
LTC1668 with LT1812 Demo Board | 16-Bit, 50Msps DAC, Single-Ended ±1V outputs

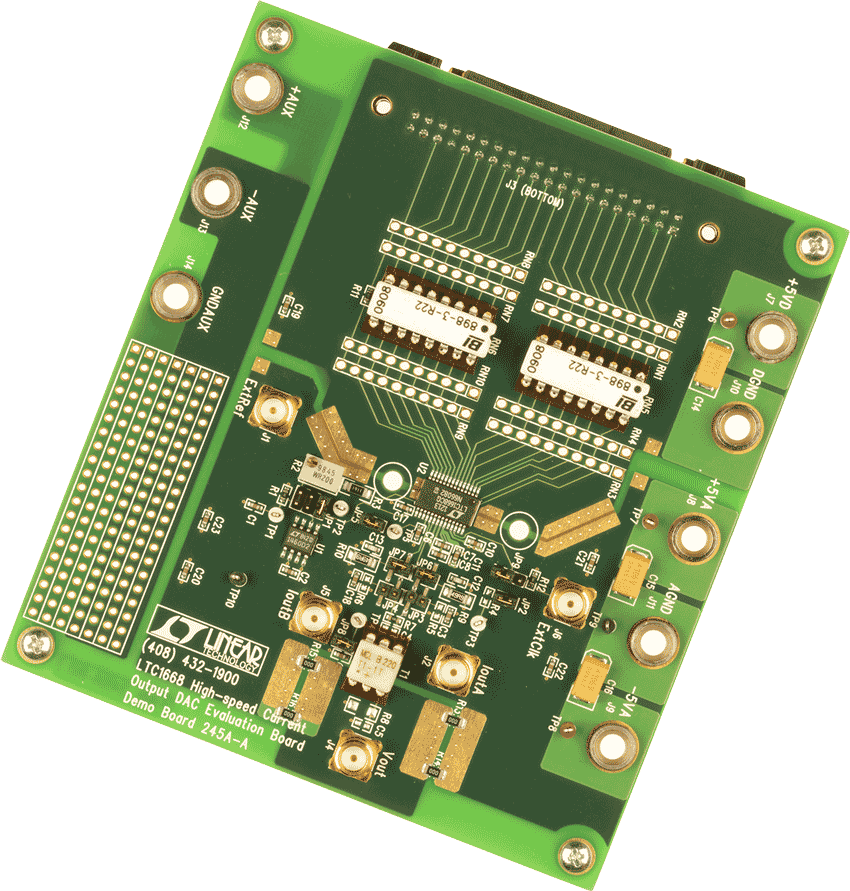

DC245A-A
LTC1668CG | 16-Bit, High Speed Differential Current Output DAC
工具及仿真模型 1
IBIS 模型
