特性
-
低功耗，支持小型传感器
- 驱动器导通电阻：1.2Ω（典型值）
- 驱动100mA负载时，功耗为50mW（典型值）
-
高可配置性和集成度高，减少了SKU
- 24V辅助数字输入
- 可选择驱动器电流：50mA至250mA
- SPI或引脚控制接口，用于配置和监控
- 多路复用SPI/UART接口选项
- 5V和3.3V线性稳压器
- 可选的外部晶体管支持更高的稳压器负载
- 集成LED驱动器
- 与MAX14827A引脚和软件兼容
-
稳健通信
- 接口和电源引脚的绝对最大额定值为65V，因此可实现灵活的TVS保护
- 毛刺滤波器有助于提高突发恢复能力和减少噪声
- 热关断
- 热插拔电源保护
- 所有传感器接口输入/输出的反极性保护
- 工作温度范围：–40°C至+125°C

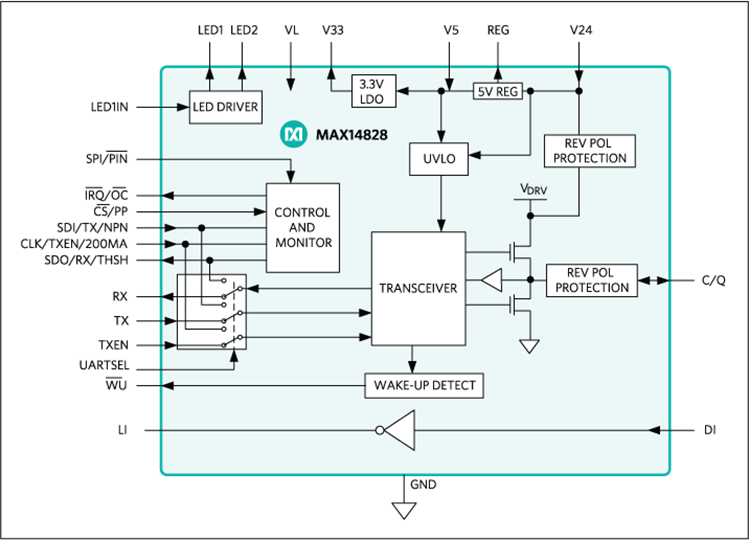

MAX14828集成了工业传感器的高压功能。MAX14828采用一个超低功耗驱动器(C/Q)，且具有有源反向极性保护功能。提供辅助数字输入来通过UART接口进行固件更新。具有耐高压特性，能够使用微型TVS，使瞬变保护功能得到简化。
该器件具有灵活的控制接口。引脚控制逻辑输入允许与开关传感器配合使用，后者不使用微控制器。对于使用微控制器的传感器，提供支持丰富诊断功能的SPI接口。提供UART接口来执行IO-Link操作，该接口能够连接微控制器UART。最后，多路复用UART/SPI选项允许使用一个串行微控制器接口来作为共用的SPI和UART接口。
该器件包含板载3.3V和5V线性稳压器，适用于低噪声模拟/逻辑供电轨。MAX14828采用(4mm x 4mm) 24引脚TQFN封装和(2.5mm x 2.5mm)晶圆级封装(WLP)，可在扩展的-40°C至+125°C温度范围内使用。
应用
- 工业传感器
- IO-Link传感器和执行器
- 安全应用
数据手册 1
可靠性数据 1
技术文章 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14828ATG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX14828ATG+T |
24-TQFN-4X4X0.75
|
|
|
| MAX14828AWA+ |
25-WLCSP-N/A
|
|
|
| MAX14828AWA+T |
25-WLCSP-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 24, 2023
- 2252A
WAFER FAB
MAX14828ATG+
量产
MAX14828ATG+T
量产
MAX14828AWA+
量产
MAX14828AWA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 24, 2023
- 2252A
WAFER FAB
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
IO-Link 1 |
||||
|
量产 |
低功耗、超小尺寸、双驱动、IO-Link器件收发器 |
|||
评估套件 1
MAX14828EVKIT
MAX14828评估套件
