特性
- 集成终端电阻省掉了四个外接电阻(MAX9122)
-
流通引脚排列
- 简化了PCB布局
- 减少了串扰
- 引脚兼容于DS90LV048A
- 保证500Mbps数据速率
- 300ps脉冲扭曲(最大)
- 符合ANSI TIA/EIA-644 LVDS标准
- +3.3V单电源
- 安全失效电路
MAX9121/MAX9122四路低压差分信号(LVDS)差分线接收器,尤其适合于那些要求高数据速率、低功耗和低噪声的应用。通过大约100Ω可控阻抗的传输介质,MAX9121/MAX9122保证数据接收速度高达500Mbps (250MHz)。传输介质可以是印刷电路板覆铜线或电缆。

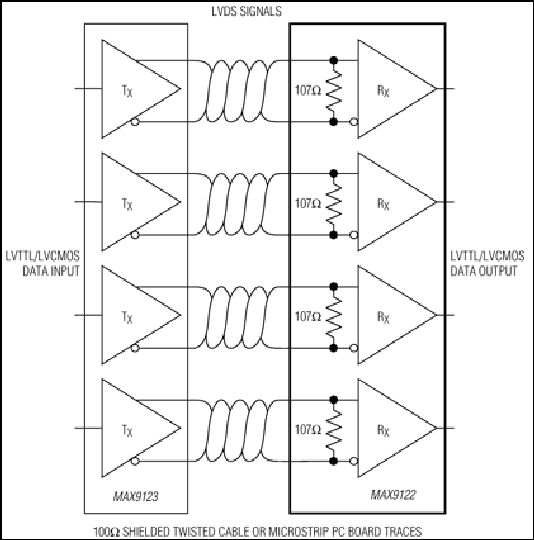

MAX9121/MAX9122接收四路LVDS差分输入,转换为对应的LVCMOS输出。MAX9122具有集成的并联终端电阻(标称值107Ω),从而省掉了四个必需的分立电阻,减小了分支连线长度。MAX9121具有高阻输入,当用于点对点连接时,需要外接终端电阻。
这些器件支持0.05V至2.35V的宽共模电压输入范围,从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入开路时,或输入无驱动和短路或并联断路时,安全失效特性将设置高输出。EN和/EN输入端控制高阻抗输出。所有四路接收器共用该使能信号。输入符合ANSI TIA/EIA-644 LVDS标准。流通引脚排列简化了PCB的布线,且通过分开LVDS输入和LVCMOS输出,减少了串扰。MAX9121/MAX9122工作于+3.3V单电源,满足-40°C至+85°C的工作温度范围。这些器件提供16引脚TSSOP和SO封装。对于具有流通引脚排列的四路LVDS线驱动器,请参考MAX9123的数据资料。
应用
- 上/下路复用器
- 背板与互连应用
- 蜂窝电话基站
- 时钟/数据分配
- 数字复印机
- 数字交叉连接
- DSLAM
- 激光打印机
- 网络路由器和交换机
