特性
MAX1984/MAX1985/MAX1986是白光LED的驱动器，采用独立的稳压器，控制多达8只LED的电流。高效率的升压转换器产生刚好足够的电压，以保持所有的电流调节器处于正常调节。支持多种亮度调节接口，包括模拟、数字调节的脉宽调制(DPWM)和并行控制。
独立的电流调节器实现了LED之间良好的电流匹配。开路或短路的LED不会影响其它LED的正常工作。
通过采用同步整流，升压转换器达到了较高效率。内置N沟道开关管和P沟道同步整流器无需外部MOSFET和整流二极管。1MHz开关频率允许使用薄型的电感和陶瓷电容。
通过多种亮度调节接口，如DPWM信号、2位或3位并行控制接口，或模拟信号等，易于调节LED亮度。如果DPWM信号频率不低于10kHz，则DPWM信号就可以直接与控制引脚相连，无需外部RC滤波器。

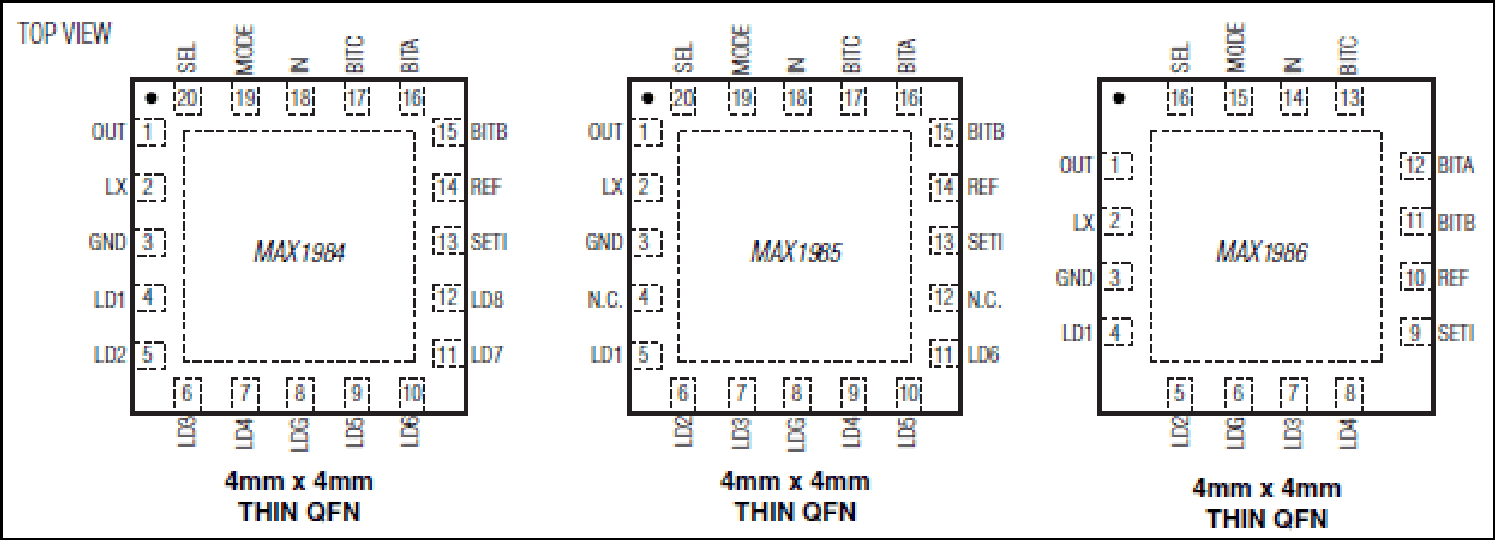

MAX1984驱动多达8只LED，MAX1985最多驱动6只LED，而MAX1986最多驱动4只LED。每种器件都有一个LED选择引脚(SEL)，允许一组LED、另一组LED或所有的LED点亮。所有器件都采用4mm x 4mm薄型QFN封装。
应用
- 蜂窝电话
- 数码相机
- PDA与手持PC
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
升压型 LED 驱动器 2 |
||||
|
量产 |
白光LED升压型转换器，SOT23封装 |
|||
|
量产 |
高效率、26V、升压型转换器，用于2到6只白光LED |
|||
