特性
MAX7450/MAX7451/MAX7452作为完整的前端视频信号调节器，是为改善标准定义视频信号的质量设计的。这些器件重建视频输入的DC电平、纠正幅度误差达±6dB、检测故障条件、过滤带外噪声。MAX7450/MAX7451/MAX7452对需进一步通过矩阵开关或视频解码器(ADC)进行视频处理的信号质量进行优化。每一款器件都集成了输入视频钳位功能、自动增益控制(AGC)、同步丢失(LOS)检测器和带外噪声/低通滤波器。这些器件还包含可以由用户选择的缓冲器增益(0或+6dB)以及AGC禁止功能。
MAX7450和MAX7451分别采用±5V或±3.3V的双电源供电，重建相对于GND的视频消隐电平。MAX7452工作在+5V的单电源下，具有用户可调的钳位电平。

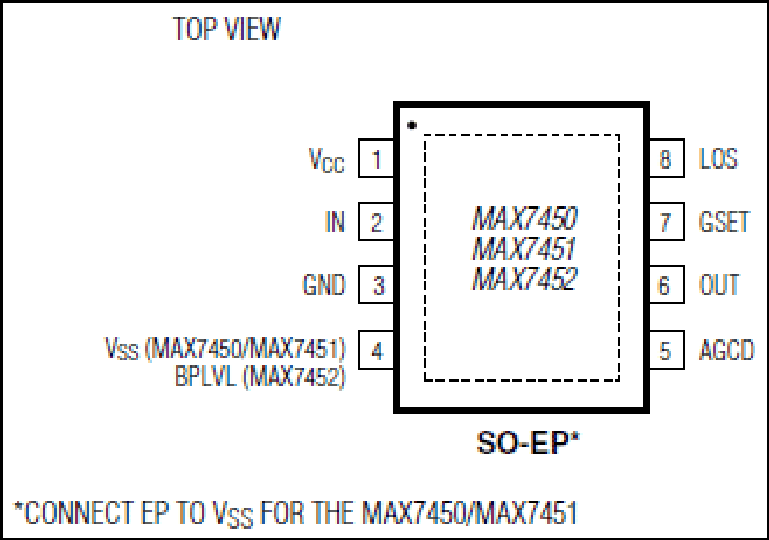

这些器件都采用8脚SO封装，有一个裸露焊盘，规定工作在扩展的温度范围内(-40°C至+85°C)。
应用
- 安全视频监控系统
- 用于标准定义的信号调理器
- 视频输入
- 视频路由与切换系统
文章来源于:analog.com 原文链接
