特性
-
驱动多达8个LED
- 30mA/LED的驱动电流，用于背光
- 400mA的总驱动电流，用于闪光灯
- 两个内置低噪声200mA LDO
- 在Li+电池有效供电电压范围内，保持94%的最大效率/85%的平均效率(P LED /P BATT )
- 0.2% (典型值) LED电流匹配度
-
自适应的1倍/1.5倍/2倍模式切换
- 单线、串行脉冲接口用于亮度控制(32级)
- 2位逻辑(3电平)
- 过热T A 降额保护功能
- 低输入纹波和低EMI
- 2.7V至5.5V电源电压范围
- 软启动、过压以及热关断保护
- 28引脚、薄型QFN、4mm x 4mm封装

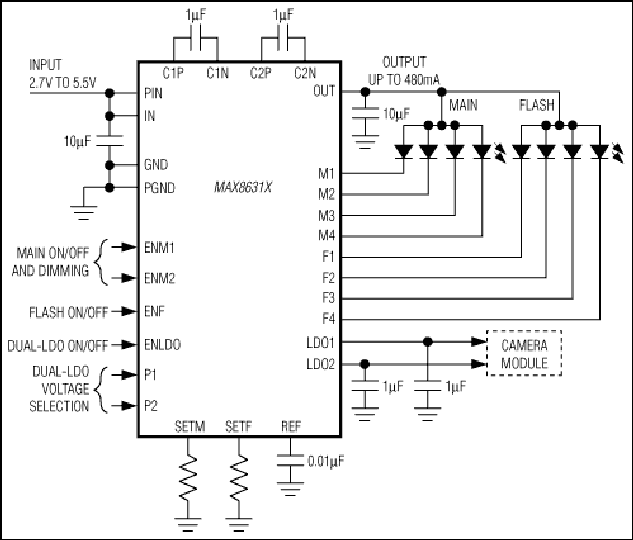

MAX8631X/Y电荷泵能以恒定电流驱动多达8个白色LED，获得均匀的亮度。能以高达30mA的电流驱动每个主屏LED (M1–M4)，用于背光。闪光灯LED (F1–F4)是单独控制的，并能以高达100mA的电流驱动每个LED (或总电流为400mA)。两个片上200mA LDO可为照相机各模块供电。两个LDO的输出电压引脚可编程，以满足不同照相机模块的要求。利用自适应1倍/1.5倍/2倍电荷泵模式和超低压差电流调节器，MAX8631X/Y能够在单节锂电池的整个有效电压范围内实现高效率。1MHz固定开关频率允许采用微型的外部元件，经过优化的调节方案可确保低EMI和低输入纹波。
MAX8631X/Y采用28引脚薄型QFN、4mm x 4mm无铅封装(最大高度为0.8mm)。
应用
- 背光与闪光灯
- 可拍照电话和智能电话
- PDA、数码相机和便携式摄像机
