关于嵌入式UART的功能简介和工作原理

发布时间:2023-01-09

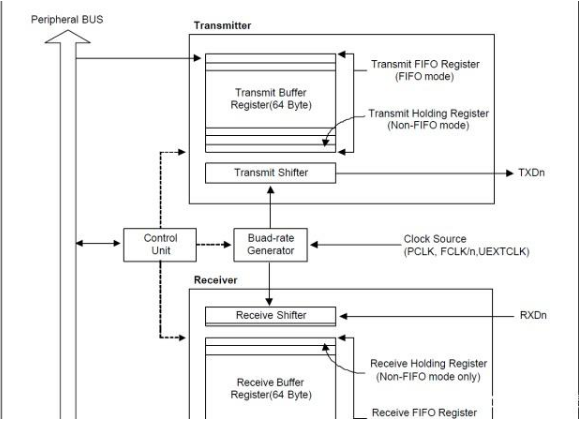

如果用外部时钟,UART能产生更高的速度,每个UART通道能包涵2个64字节的FIFOS缓存,S3C2440 UART包涵可变成的波特率,红外发送,1或者2停止位5,6,7,8数据位和奇偶检测,每个UART包涵1个波特率生成器,发送器,接收器和1个控制单元,看下图:

关于<a href=嵌入式UART的功能简介和工作原理" src="https://semi-static.oss-cn-hangzhou.aliyuncs.com/article/2023/01/10/1673334025.png">

波特率生成器通过PCLK,FCLK/n 或者UEXTCLK 提供时钟的,发送器和接收器包涵64字节FIFOS和数据移位器,数据被写道FIFO,然后在发送之前拷贝到发送移位器中,然后通过发送数据引脚(TxDn)发送出去,同时,通过接收数据引脚(RxDn)移动接收数据到移动器中,然后从移动器中拷贝数据到FIFO中。
