特性

共模输入电压范围宽，4.5V至76V
双向或单向I _SENSE
价格低廉、结构紧凑的电流检测方案
三档增益可选
- 5V/V (MAX4080F/MAX4081F)
- 20V/V (MAX4080T/MAX4081T)
- 60V/V (MAX4080S/MAX4081S)
±0.1%满量程精度
100µV低输入失调电压
独立的工作电源电压
电源电流75µA (MAX4080)
用于双向OUT的参考输入(MAX4081)
提供8引脚µMAX封装

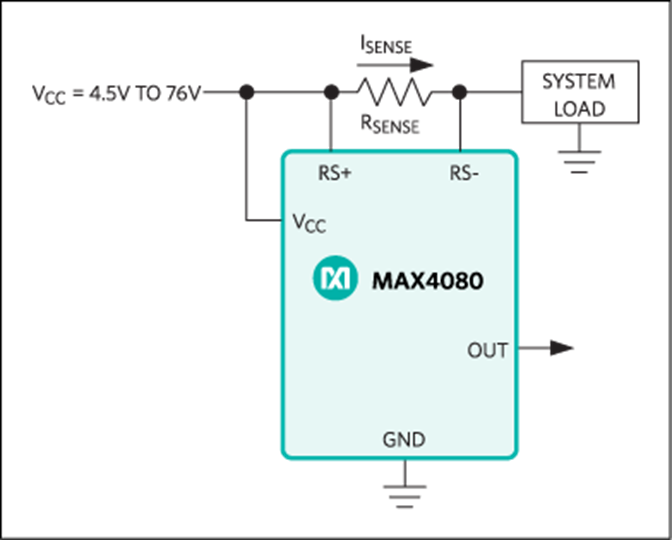

MAX4080/MAX4081是两种高侧电流检测放大器，输入电压范围4.5V至76V，非常适合于电信、汽车、底板及其它需要严密监视高压电流的系统。MAX4080只适用于单向电流检测，而MAX4081可进行双向电流检测。通过MAX4081的单一输出引脚，便可连续监视从充电到放电整个变化过程，无须额外的极性输出。MAX4081还要求用一个外部基准来设定零电流时的输出电平(V _SENSE = 0V)。反映充电电流大小的输出电压范围在V _REF 与V _CC 之间，而反映放电电流大小的输出电压在V _REF 与GND之间。

此组芯片76V的输入电压范围完全与电源电压(V _CC )和共模输入电压(V _RS+ )无关，最大限度地扩大了其应用范围。由于高侧电流检测不干扰被测负载的地线，使得MAX4080/MAX4081广泛适用于高电压系统中。

三档不同增益(5V/V、20V/V、60V/V，分别用后缀F，T，S表示)和用户自选的外部检测电阻相组合，很容易自行设定满量程电流以及与之成正比的输出电压。MAX4080/MAX4081为用户提供了一种高度集成的简单、精确和紧凑的电流检测方案。

MAX4080/MAX4081可工作于4.5V至76V单电源，仅需电源电流75µA。两种器件均满足汽车级工作温度范围(-40°C至+125°C)，提供8引脚µMAX®或SO封装。

应用

48V电信和背板电流检测
汽车(12V、24V或42V电池)
雪崩光电二极管与PIN二极管电流监视
双向电机控制
通用系统/板级电流检测
电源管理系统
精密高压电流源

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX4080FASA+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080FASA+T	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080FAUA+	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080FAUA+T	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080SASA+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080SASA+T	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080SAUA+	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080SAUA+T	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080TASA+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080TASA+T	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080TAUA+	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX4080TAUA+T	Micro-MAX, Thin Shrink Small-Outline	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
