特性
- 低功耗：低阻(5Ω)，偏置电流仅为1.5mA
- 低噪声 < 0.5nV/√Hz (典型值)，偏置电流仅为1.5mA
- 65MHz (典型值)较宽的-3dB带宽
- 通过SPI接口轻松编程
- 高密度(8通道/封装)
- 带有低电压隔离的箝位二极管(MAX4936/MAX4938)
- 输出箝位二极管用于接收器保护(MAX4936/MAX4937)
- 全局关断控制(CLR)
- 每个T/R开关可独立设置为导通或断开
- 具有高压保护的低压接收通路
- 节省空间的5mm x 11mm、56引脚TQFN封装

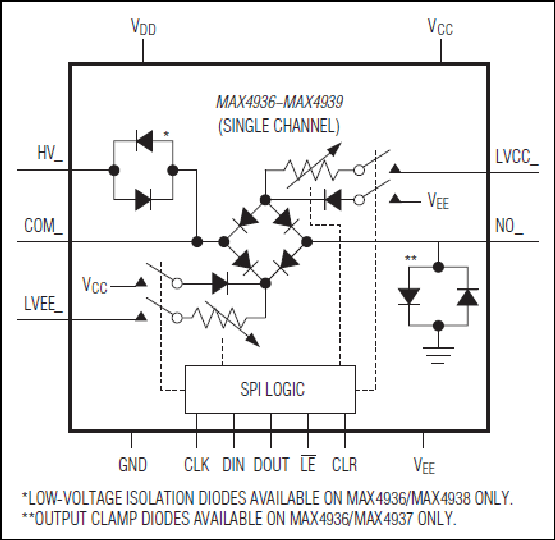

MAX4936–MAX4939为八通道、高压发送器/接收器(T/R)开关。T/R开关基于二极管桥拓扑，二极管桥的总电流可通过SPI™接口设置。所有器件均具有清除闭锁输入，可异步关闭所有T/R开关，并将器件置于低功耗关断模式。MAX4936/MAX4938具有T/R开关和箝位二极管，执行发送和接收操作。MAX4937/MAX4939只有T/R开关，仅执行接收操作。
MAX4936/MAX4938发送通路在高压发送期间为低阻，低压接收期间为高阻，提供发送和接收电路之间的隔离。高压发送通路具有宽带、低失真和低抖动特性。
所有器件的接收通路在低压接收期间为低阻，高压发送期间为高阻，为接收电路提供保护。低压接收通路具有宽带、低噪声、低失真和低抖动特性。每个T/R开关可独立设置为导通或断开，从而使这些器件亦可用作接收通路的复用器。
MAX4936/MAX4937具有箝位二极管，保护接收器输入免受传输期间T/R开关漏电流引起的电压尖峰冲击。MAX4938/MAX4939不带箝位二极管，依靠接收器前端的集成箝位二极管进行保护。
所有器件均采用小尺寸、56引脚、5mm x 11mm TQFN封装，工作在0°C至+70°C商业级温度范围。
应用
- 高压发送和低压隔离
- 医疗/工业成像
- 超声
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
模拟开关与多路复用器 1 |
||||
|
量产 |
双/四通道、单/双极性、高压数字脉冲发生器 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
