特性
- MXL1543、MXL1544/MAX3175和MXL1344A芯片组与LTC1543、LTC1544和LTC1344A引脚兼容
- 支持RS-232、RS-449、EIA-530、EIA-530A、V.35、V.36和X.21
- 使用MXL1344A的软件可选电缆端接
- 与MXL1544/MAX3175和MXL1344A构成完整的DTE或DCE端口
- +5V单电源供电
- 0.5µA无电缆模式
- 符合TUV认证NET1/NET2和TBR1/TBR2标准

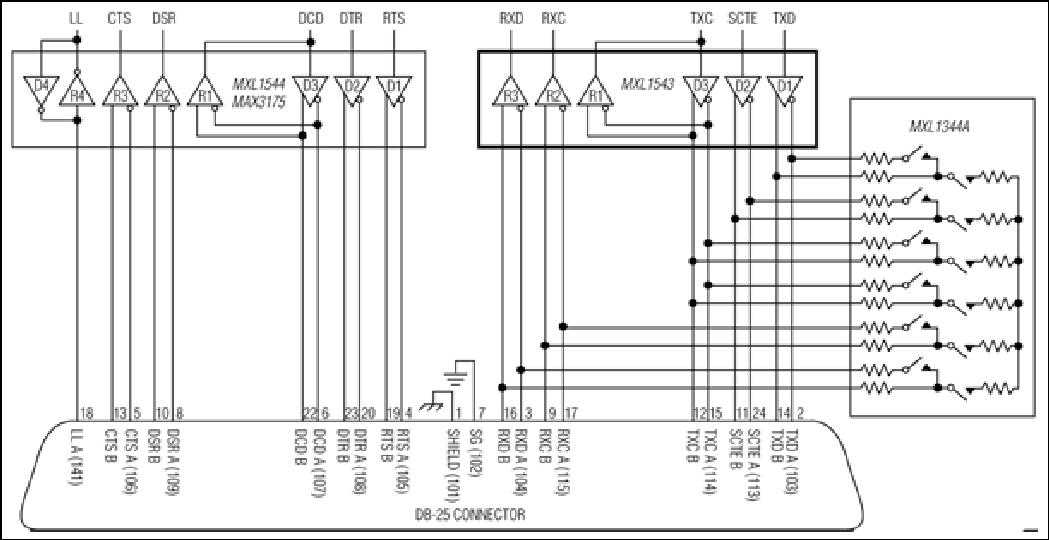

MXL1543是一款三驱动器/三接收器多协议收发器，采用+5V单电源供电。MXL1543与MXL1544/MAX3175和MXL1344A一起构成可通过软件选择的完整数据终端设备(DTE)或数据通信设备(DCE)接口端口，支持V.28 (RS-232)、V.10/V.11（RS-449/V.36、EIA-530、EIA-530A、X.21）和V.35协议。MXL1543收发器传送高速时钟和数据信号，而MXL1544/MAX3175传送控制信号。MXL1543可以通过MXL1344A软件可选电阻端接网络或分立端接网络进行端接。
内部电荷泵和专有的低压差发射器输出级支持在+5V单电源下进行符合V.11、V.28和V.35规范的操作。当所有模式引脚（M0、M1和M2）都被拉高或悬空时，进入无电缆模式。在无电缆模式下，电源电流降至0.5µA，并且所有发射器和接收器输出都被禁用（高阻抗）。短路限流和热关断电路可保护驱动器，防止功耗过大。
应用
- CSU和DSU
- 数据网络
- 数据路由器
- PCI卡
- 电信设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MXL1543CAI+ |
28-SSOP-5.3_MM
|
|
|
| MXL1543CAI+T |
28-SSOP-5.3_MM
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
+5V、多协议、软件可选的控制收发器 |
|||
|
多协议收发器 5 |
||||
|
量产 |
+5V、多协议、软件可选控制收发器 |
|||
|
量产 |
+5V、多协议、软件可选的电缆端接器 |
|||
|
量产 |
+3.3V、多协议、3 Tx/3 Rx、软件可选的时钟/数据收发器 |
|||
|
量产 |
+3.3V、多协议、3Tx/3Rx、软件可选的控制收发器 |
|||
|
量产 |
+3.3V、多协议、软件可选的电缆端接器及收发器 |
|||
