特性
- 在待机、空闲及工作模式下供电范围为+2.7V至+3.6V (休眠模式下可降低到1.8V)
- 工作模式下电源电流为1.15mA
- 休眠模式下电源电流为2.5µA (唤醒、RTC以及电压监视器有效)
-
多通道16位Σ-Δ ADC
- ±1.5 LSB (典型值)积分非线性
- 30Hz或60Hz连续转换率
- 缓冲或无缓冲模式
- +1/3、+1或+2V/V的增益
- 单极性或双极性模式的片内失调校准
- 10位加载/感应DAC
- 缓冲输出1.25V、18ppm/°C (典型值)的带隙基准输出
- 与SPI™/QSPI™或MICROWIRE™标准兼容的串口
-
系统支持功能
- RTC (有效至9999)与闹钟
- 高频PLL时钟输出(2.4576MHz)
- +1.8V和+2.7V /RESET及电源电压监视器
- 信号检测比较器
- 中断发生器(/INT和/DRDY)
- 三态数字输出
- 唤醒电路
- 28引脚SSOP (MAX1407/MAX1408/MAX1414)或20引脚SSOP (MAX1409)封装

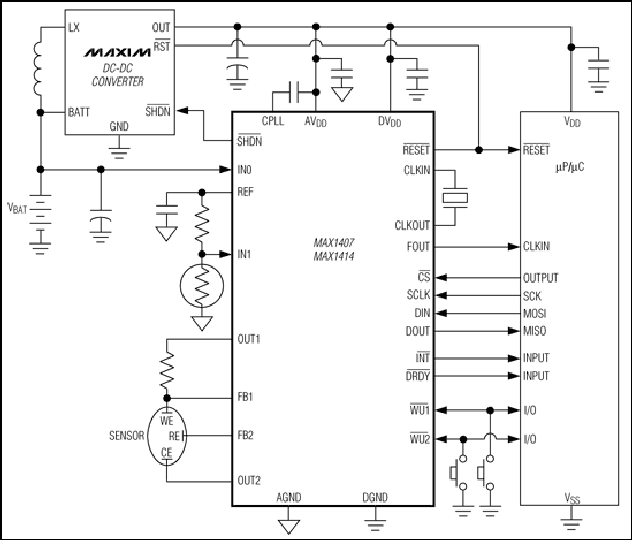

MAX1407/MAX1408/MAX1409/MAX1414系列为低功耗、通用的、多通道数据采集系统(DAS)，这些器件针对低功耗应用而优化。所有器件的工作于+2.7V至+3.6V单电源，工作模式下耗电最大为1.15mA，休眠模式下耗电仅2.5µA。
MAX1407/MAX1408/MAX1414提供用于ADC的差分8:1输入多路复用器、可编程三态数字输出、关断外部电源的输出以及ADC数据就绪输出。MAX1408具有八个辅助模拟输入，而MAX1407/MAX1414包括四个辅助模拟输入和两个10位加载/感应DAC。另外，MAX1414具有用于信号检测比较器的50mV门限滞回，其它器件具有0mV门限滞回。 MAX1409为20引脚的DAS，带有一个用于ADC的差分4:1输入多路复用器、一路辅助模拟输入以及一个10位加载/感应DAC。
MAX1407/MAX1408/MAX1414提供节省空间的28引脚SSOP封装、MAX1409提供20引脚SSOP封装。
应用
- 自动测试设备(ATE)
- 数据采集
- 工业控制系统
- 医疗仪器
- 便携式设备
- 机器人技术
