特性
- 预偏置启动/单调
- 1%的输出精确度
- 可使用陶瓷、聚合或电解电容
- 200kHz至1MHz可调节频率
- 160kHz至1.2MHz同步整流
- 无损，折返式限流
- 过压保护
- 使能(开/关)
- 可调节软启动
-
MAX8544
- 闭锁/自动恢复
- 电源就绪监视器
- 错相时钟输出

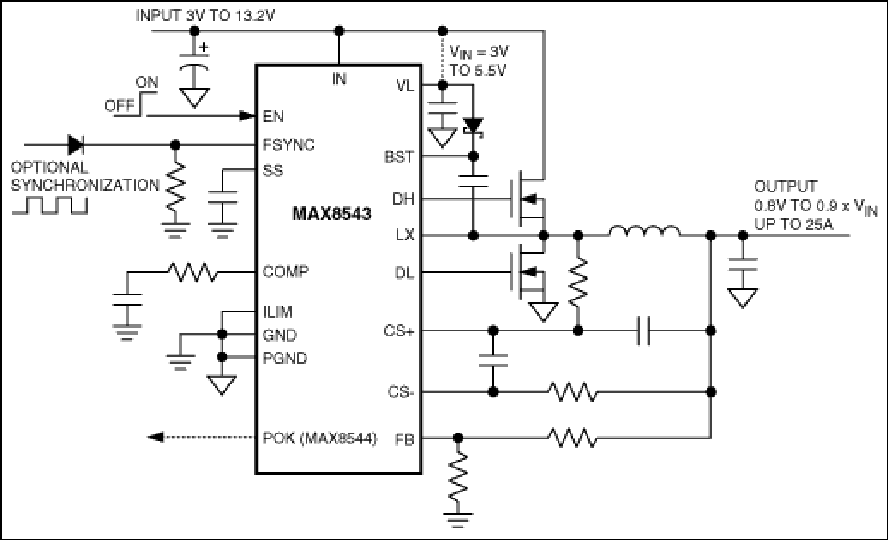

MAX8543/MAX8544电流模式、恒定频率PWM buck控制器工作于3V至13.2V的输入电源范围，产生可调节的0.8V至0.9 x V IN 输出电压，负载电流可达25A。它们的开关频率可调节，并具有适用于噪声敏感应用的同步整流功能。
MAX8543/MAX8544可以在输出上存在(或不存在)预偏置的情况下启动，而不需将输出放电。这一特点简化了用于内核和I/O电路的跟踪电源设计以及冗余电源设计。
MAX8543/MAX8544使用输出电感的直流电阻作为电流检测元件，以实现无损、低成本电流检测。根据电感不同的直流阻值，可以将电流检测门限设置为四个不同的值。
MAX8544有一个电源就绪监视器和两个MAX8544控制器，在双输出应用中可以工作在180°错相方式下。
应用
- 网络与电信系统
- 服务器
- 存储
- 无线基站
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX8544EEP+ |
20-QSOP-150_MIL
|
|
|
| MAX8544EEP+T |
20-QSOP-150_MIL
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
外部电源开关降压控制器 3 |
||||
|
量产 |
低成本、高频、电流模式PWM buck控制器 |
|||
|
量产 |
低成本、电流模式PWM buck控制器，带有折返式限流 |
|||
|
量产 |
低成本、宽输入范围、降压型控制器，带有折返式限流 |
|||
