MAX14983E数据手册和产品信息

发布时间: 2024-11-11 09:19:33
来源: analog.com

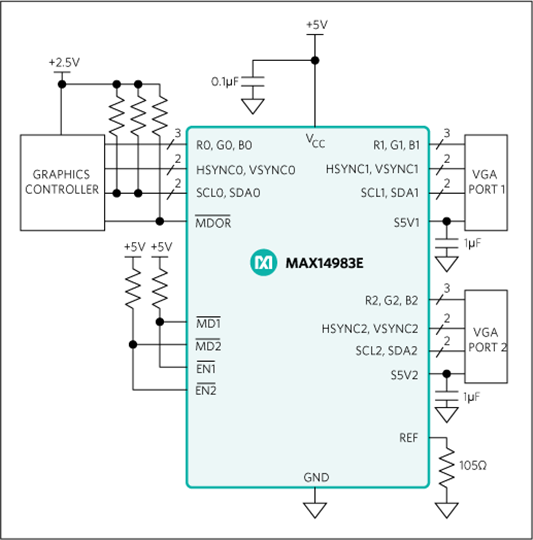

MAX14983E: Typical Application Circuit
.
特性
  • 设计灵活
    • V CC = 0V时,可有效保护图形控制器端口
    • DDC开关将电压限制在低压电源
    • 内部+2.5V稳压器
  • 高集成度、高性能设计
    • RGB电容低至5.5pF (典型值)
    • 在监视器侧,SYNC信号带有10pF、2.2kΩ负载时,t R /t F 为2.0ns (典型值)
    • 源出和吸入8mA电流,同时满足速度要求
    • ±11kV人体模式(HBM)
  • 节省电路板空间
    • 内置功率开关
      • +5V供电时,具有300mV (最大值) IR压降
      • 短路/过热/反向电流保护
    • 5mm x 5mm、32引脚TQFN封装
.

MAX14983E集成了宽带模拟开关、电平转换缓冲器以及5V电源开关,为VGA监视器构成完备的1:2信号复用器。器件在控制器和两个输出之间切换图形信号。器件内部在监视器侧显示数据通道(DDC)信号线上提供上拉电阻(2.2kΩ,典型值)。

器件具有简单的电源接口,工作在+5V单电源。两路集成限流开关和反向电流保护功能在+5V电源与外部负载之间保持最小压降。

行同步和场同步(HSYNC/VSYNC)输入具有逻辑电平转换缓冲器,支持+2.5V至+5.0V CMOS或TTL兼容逻辑的图形控制器,能够满足±8mA的VESA驱动能力要求。内部2.5V稳压器将DDC电平转换成兼容于低压图形控制器的电平

器件还具有监视器检测输出和使能输入,允许监视器切换到自动工作状态或由图形控制器输入控制切换。MAX14983E采用32引脚(5mm x 5mm) TQFN封装,规定工作在-40°C至+85°C扩展级温度范围。

应用

  • 计算设备
  • 图形卡
  • KVM开关
  • 服务器
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14983EETJ+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14983EETJ+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX14983EETJ+

量产

MAX14983EETJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX14983EETJ+

量产

MAX14983EETJ+T

量产

.
部分模型 产品周期 描述

模拟开关与多路复用器 1

量产

超低电容VGA开关,具有±15kV ESD保护

.

评估套件 1

MAX14983EEVKIT

MAX14983E评估板
