特性
- 3.125Gbps的四路差分数字数据通道
- FR4 PCB上跨距达40英寸(1.0m)
- 接收器均衡降低符号间干扰(ISI)
- 低功耗，每路通道175mW
- 待机模式—掉电状态
- +3.3V单电源
- 信号检测

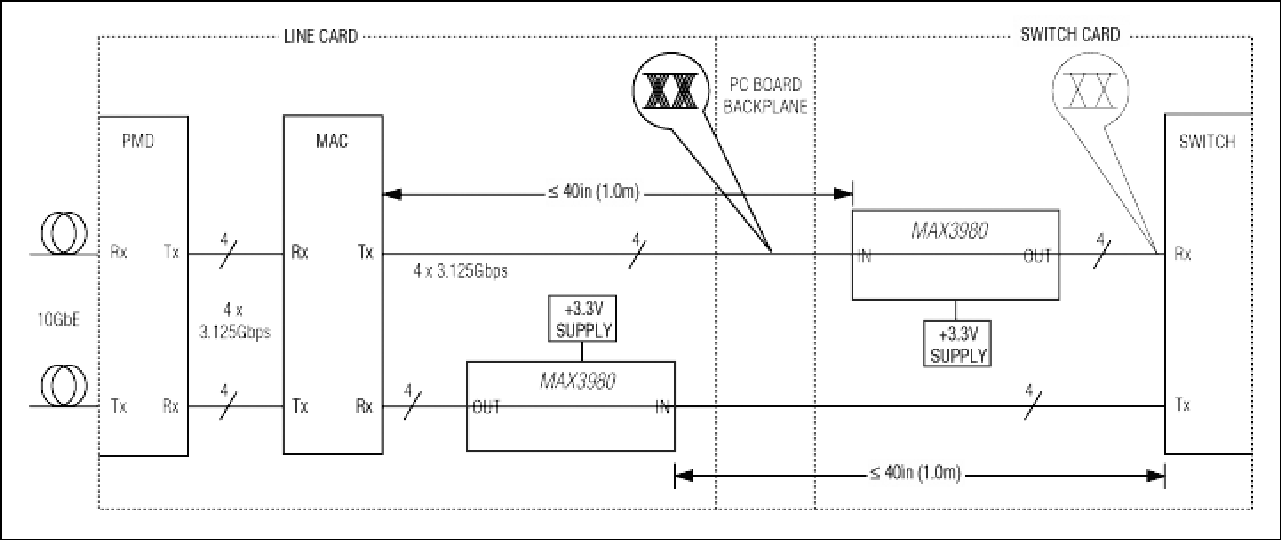

MAX3980四均衡器在单个芯片中对四路3.125Gbps的NRZ数据通道针对传输媒介损耗提供补偿。此芯片专为要求减小噪声和抖动的，如用于从MAC到PMD或从MAC到交换机的通信的10吉比特以太网(10GbE)背板连接应用而设计。IEEE®-802.3ae标准规定的XAUI接口应用中，在FR4板上MAX3980地自适应地允许长达40英寸(1.0m) XAUI通路连接距离。
均衡器数据输入和输出为100Ω差分CML。
MAX3980采用44引脚裸露焊盘的QFN封装。MAX3980工作于+3.3V电压时，功耗仅为700mW，每路通道功耗175mW。
应用
- IEEE 802.3ae XAUI接口(3.125Gbps)
- InfiniBand® (2.5Gbps)
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3980UTH+ |
44-LFCSP-7X7X0.75
|
|
|
| MAX3980UTH+T |
44-LFCSP-7X7X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
均衡器：电缆和电路板 2 |
||||
|
不推荐用于新设计 |
3.2Gbps自适应均衡器及电缆驱动器 |
|||
|
不推荐用于新设计 |
3.2Gbps自适应均衡器 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
