特性
- 在宽负载电流范围内保持高效率
- 静态电流：10µA
- 输出电流最高可达225mA
-
预设或可调输出电压：
- 5.0V (MAX639)
- 3.3V (MAX640)
- 3.0V (MAX653)
- 低电池电量检测比较器
- 限流PFM控制方案

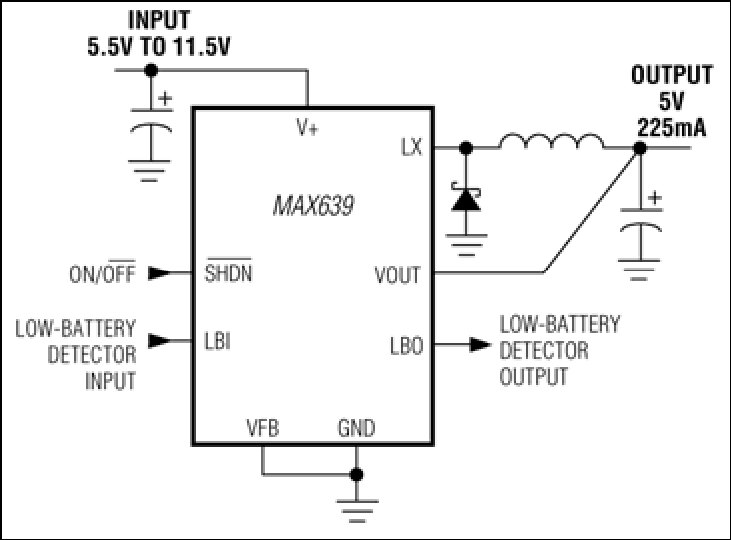

MAX639/MAX640/MAX653降压型开关稳压器在宽负载电流范围内提供高效率，提供高达225mA的电流。这些器件采用限流脉冲频率调制(PFM)控制方案，具有脉冲宽度调制(PWM)转换器的优势（重负载时效率高），同时电源电流仅10µA（PWM转换器的电源电流为2mA至10mA）。由此可在很宽的负载范围内保持高效率。
MAX639/MAX640/MAX653输入范围为4V至11.5V，且这些器件提供更低的预设输出电压，分别为5V、3.3V和3V。或者，输出可由用户调整为1.3V到输入电压范围内的任何电压。
MAX639/MAX640/MAX653具有内部1A功率MOSFET开关，因此非常适合元件很少的中低功率应用。如需提高输出驱动能力，请使用MAX649/MAX651/MAX652降压型控制器，它们可驱动外部P沟道FET以提供高达5W的功率。
应用
- 5V至3.3V转换
- 9V电池至5V、3.3V或3V转换
- 替代高效线性稳压器
- 便携式仪表与手持终端
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX653CSA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX653CSA+T |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX653ESA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX653ESA+T |
Small-Outline IC, Narrow (0.15in)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
MAX653CSA+
量产
MAX653CSA+T
量产
MAX653ESA+
量产
MAX653ESA+T
量产
10月 30, 2020
- 1702R2
ASSEMBLY
MAX653CSA+
量产
MAX653CSA+T
量产
MAX653ESA+
量产
MAX653ESA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
10月 30, 2020
- 1702R2
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
5V/3.3V/3V或可调、高效率、低I Q 、降压型DC-DC控制器 |
|||
