特性
MAX4901–MAX4905开关具有负信号处理能力，允许低于地电位的信号通过开关，且不会产生失真。MAX4901/MAX4902是双路SPST (单刀/单掷)开关，而MAX4903/MAX4904/MAX4905则是单路SPDT (单刀/双掷)结构。这些模拟开关工作在+1.8V至+5.5V单电源下，具有0.6Ω的低导通电阻，使其尤其适合切换音频信号。

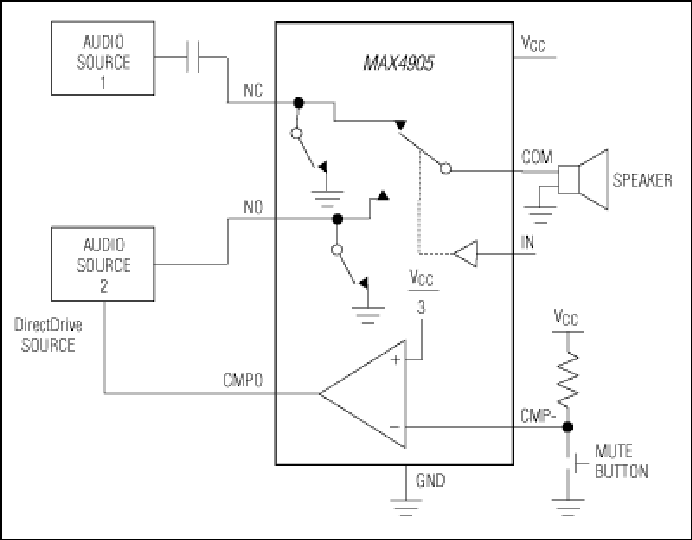

MAX4905包括一个比较器，用于耳机检测或静音/发送按键功能。MAX4902/MAX4904/MAX4905具有内置并联电阻，可自动对任何NO_及NC连接点上的电容放电。这样在预先充电的连接点之间切换音频信号时可降低杂音。先断后合特性和自动放电也有助于降低噼啪声。
这些SPST和SPDT开关采用节省空间的8引脚TDFN和9焊球UCSP™封装，工作在-40°C至+85°C扩展级温度范围内。
应用
- 蜂窝电话
- MP3播放器
- 笔记本电脑
- PDA和手持设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4901EBL+ |
9-WLCSP-N/A
|
|
|
| MAX4901EBL+T |
9-WLCSP-N/A
|
|
|
| MAX4901ETA+ |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
|
| MAX4901ETA+T |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 9, 2015
- 1481
WAFER FAB
MAX4901EBL+
量产
MAX4901EBL+T
量产
MAX4901ETA+
量产
MAX4901ETA+T
量产
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
MAX4901EBL+T
量产
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
MAX4901EBL+T
量产
4月 27, 2024
- 2400
ASSEMBLY
MAX4901ETA+
量产
MAX4901ETA+T
量产
6月 20, 2016
- 1612
ASSEMBLY
MAX4901ETA+
量产
MAX4901ETA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 9, 2015
- 1481
WAFER FAB
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
4月 27, 2024
- 2400
ASSEMBLY
6月 20, 2016
- 1612
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
低电压、双路SPDT音频开关，无喀嗒声，可处理负信号 |
|||
|
|
低电压、双路SPDT音频开关，无喀嗒声，可处理负信号 |
|||
|
模拟开关与多路复用器 2 |
||||
|
量产 |
低电压、双路SPDT音频开关，无喀嗒声，可处理负信号 |
|||
|
量产 |
低电压、双路SPDT音频开关，无喀嗒声，可处理负信号 |
|||
