特性
- +2.5V至+5.5V单电源电压范围
- 每个放大器的静态电流：320µA
- 1µA（最大值）关断模式(MAX4401)
-
采用节省空间的封装
- 5引脚SC70 (MAX4400)
- 6引脚SC70 (MAX4401)
- 8引脚SOT23/µMAX (MAX4402)
- 2kΩ负载时的AVOL为110dB
- 2kΩ负载时的THD为0.015%
- 轨到轨输出电压摆幅
- 1.4mA灌负载电流和拉负载电流
- 单位增益稳定至C LOAD = 400pF
- 接地检测输入
- 通过AEC-Q100认证（仅MAX4402AKA/V+和MAX4402AUA/V+）
MAX4400–MAX4403低成本、通用运算放大器提供轨到轨输出，静态电流消耗仅为320µA，采用+2.5V至+5.5V单电源供电。为了进一步省电，MAX4401提供低功耗关断模式，可将电源电流降至1µA（最大值），并将放大器的输出置于高阻抗状态。这些器件提供±1.4mA的输出电流，单位增益稳定，增益带宽积为1MHz，可驱动高达400pF的容性负载。MAX4400–MAX4403的额定工作温度高达+125°C，适合在各种恶劣环境中使用，例如汽车应用。

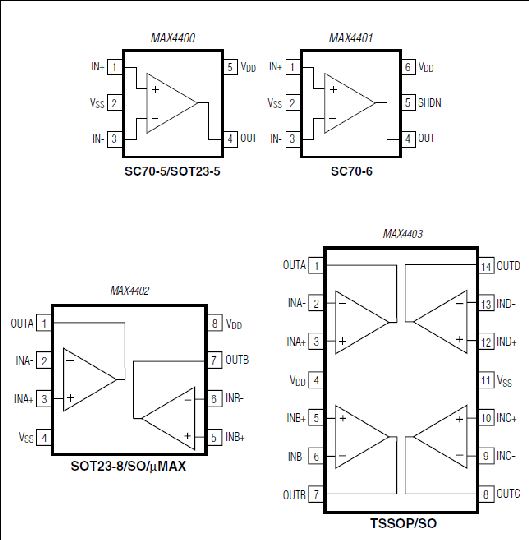

MAX4400单通道放大器采用超小型5引脚SC70和节省空间的5引脚SOT23封装。单通道MAX4401具有关断功能，采用6引脚SC70封装。MAX4402是一款双通道放大器，采用8引脚SOT23、µMAX ® 和SO封装。MAX4403四通道放大器采用14引脚TSSOP或SO封装。
应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4402AKA+ |
8-SOT_23-N/A
|
|
|
| MAX4402AKA+T |
8-SOT_23-N/A
|
|
|
| MAX4402AKA/V+T |
8-SOT_23-N/A
|
|
|
| MAX4402ASA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX4402ASA+T |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX4402AUA+T |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX4402AUA/V+ |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX4402AUA/V+T |
Micro-MAX, Thin Shrink Small-Outline
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX4402AKA+
量产
MAX4402AKA+T
量产
3月 22, 2018
- 1721B1
ASSEMBLY
MAX4402AKA/V+T
量产
10月 20, 2017
- 1708A
ASSEMBLY
MAX4402AKA/V+T
量产
10月 30, 2020
- 1702R2
ASSEMBLY
MAX4402ASA+
量产
MAX4402ASA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
3月 22, 2018
- 1721B1
ASSEMBLY
10月 20, 2017
- 1708A
ASSEMBLY
10月 30, 2020
- 1702R2
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
低功耗运算放大器（≤ 1mA/放大器） 3 |
||||
|
量产 |
低成本、高压摆率、满摆幅输入/输出运算放大器，SC70封装 |
|||
|
量产 |
低成本、高压摆率、满摆幅输入/输出运算放大器，SC70封装 |
|||
|
量产 |
低成本、高压摆率、满摆幅输入/输出运算放大器，SC70封装 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
SPICE 模型
