MAX16806数据手册和产品信息

发布时间: 2024-11-11 09:18:04
来源: analog.com

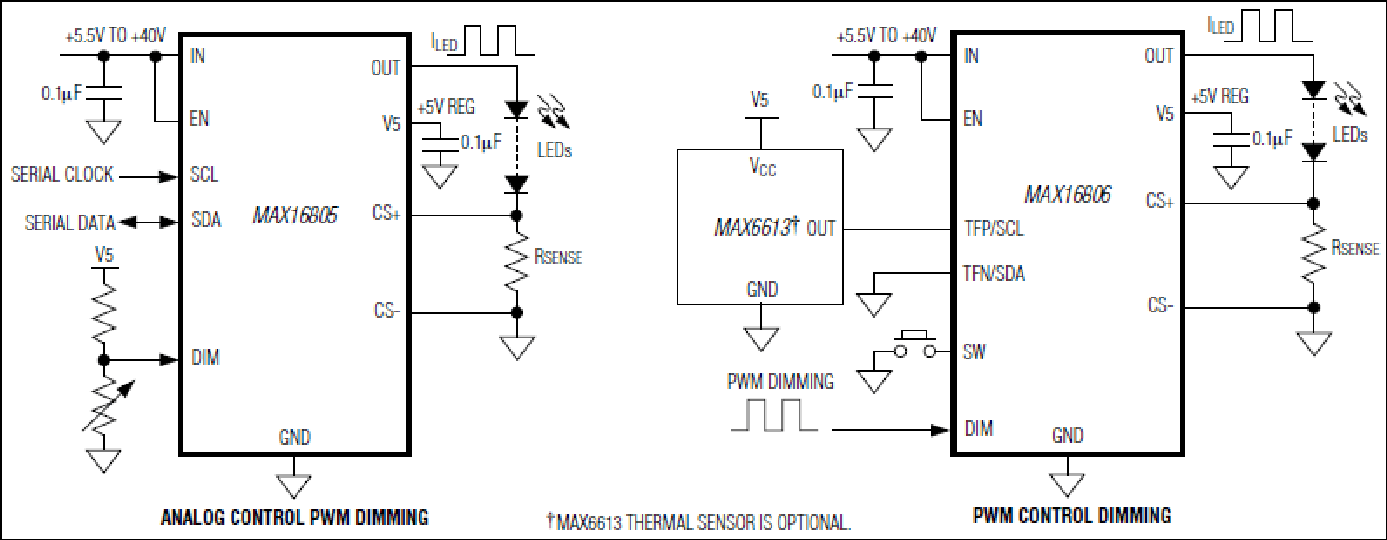

MAX16805、MAX16806：典型工作电路
.
特性
  • EEPROM或I²C动态编程
    • 高输入电压时折返LED电流
    • LED电流基准
    • LED过热时折返其电流(MAX16806)
  • 片上200Hz斜坡发生器，无需µC的PWM信号
  • 灵活的模拟或PWM控制，用于PWM或Theater亮度控制
  • 开关切换时的湿电流和去抖动(MAX16806)
  • 5.5V至40V输入、高达39V输出能力
  • LED电流调整范围：35mA至350mA
  • 波行整形可以使亮度调节时的EMI最小
  • 输出短路和过热保护
  • -40°C至+125°C工作范围
.

LED驱动器MAX16805/MAX16806可以省去用于汽车内部顶灯、地图和门控照明灯应用中所必需的微控制器或开关模式转换器。由EEPROM编程的LED电流检测基准仅需一个检测电阻即可为所有LED引脚设置电流，从而简化生产。双模式DIM引脚和片上200Hz斜坡发生器使用模拟或PWM控制信号来实现PWM亮度调节。给亮度控制输入端DIM施加模拟控制信号允许实现“theater”式亮度控制效果。快速的开通/关闭时间允许使用宽范围的PWM工作，波形整形电路可以使EMI最小化。可由EEPROM编程实现折返式LED电流调节，这使得该器件可采用高电压工作，而无需大型散热片，以节省成本和空间。MAX16806与外部热敏电阻协同工作，通过降低LED电流来控制LED的最高节温。过热折返温度值和斜率由EEPROM编程。MAX16806的SW引脚可以在开关切换时提供必要的湿电流。

应用

  • 汽车紧急事件报警灯
  • 导航与舰队管理指示器
. .
部分模型 产品周期 描述

产品 1

高压、350mA、高亮度LED驱动器，提供模拟及PWM调光控制

降压型 LED 驱动器 1

量产

高压、350mA、高亮度LED驱动器，提供PWM调光控制和5V稳压器

升压型 LED 驱动器 1

量产

高压、350mA、可调节、高亮度LED (HB LED)线性驱动器
