LTC6803-2数据手册和产品信息

发布时间:2024-11-11 09:21:28
技术咨询
代买器件
商务客服
研发客服
Supply Current vs Modes of Operation

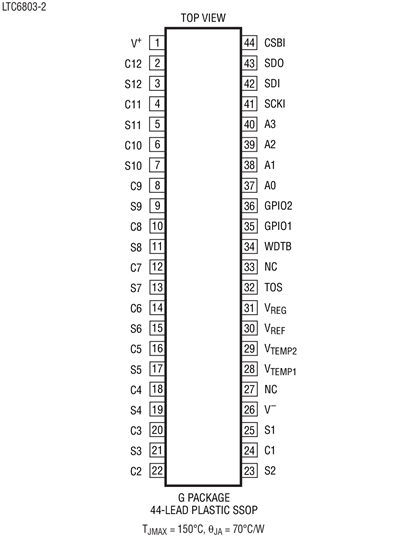

Product Package 1
Product Package 2
.
特性
  • 可测量多达 12 个串联电池的电压
  • 可堆叠式架构
  • 可支持多种电池化学组成和超级电容器
  • 可单独寻址的串行接口
  • 0.25% 的最大总测量误差
  • 专门针对符合 ISO26262 标准的系统进行设计
  • 可在 13ms 完成一个系统中所有电池的测量
  • 无源电量平衡：
    • 集成型电量平衡 MOSFET
    • 能够驱动外部平衡 MOSFET
  • 板上温度传感器和热敏电阻输入
  • 具数据包误差检验功能的 1MHz 串行接口
  • 可在电池随机连接的情况下保持安全
  • 内置自测试功能电路
  • 具内置噪声滤波器的 ΔΣ 转换器
  • 导线开路连接故障检测
  • 12μA 待机模式电源电流
  • 抗 EMI 的能力高
  • 44 引脚 SSOP 封装
.

LTC ® 6803 是第二代的完整电池监视 IC，内置一个 12 位 ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每个 LTC6803 能够测量多达 12 个串接电池或超级电容器的电压。可以把多个LTC6803器件堆叠起来以监视一个长电池串中每节电池的电压。每个 LTC6803-2 / LTC6803-4 具有一个可单独寻址的串行接口，允许将多达 16 个LTC6803-2 / LTC6803-4 器件连接至一个控制处理器并同时运作。每个电池输入具有一个相关联的 MOSFET 电源开关，用于对过度充电的电池进行放电。LTC6803-2 在内部将电池组的底端与V - 相连。该器件的引脚与 LTC6802-2 兼容，从而提供了一款直接替代型的升级方案。LTC6803-4 则把电池组的底端与 V - 分开，故而改善了第一节电池 (cell 1) 的测量准确度。

LTC6803 提供了一种用于将电源电流减小至 12μA 的待机模式。此外，LTC6803 还可从一个隔离型电源来供电，因而提供了一种将电池组吸收电流减小至零的方法。

相关器件 LTC6803-1 和 LTC6803-3 提供了一个串行接口，因而允许将多个 LTC6803-1 或 LTC6803-3 器件的串行端口以菊链式连接起来，无需使用光耦合器或光隔离器。


Applications

  • 电动汽车和油电混合动力汽车
  • 高功率便携式设备
  • 后备电池系统
  • 电动自行车、摩托车、单脚滑行车
. . .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6803HG-2#3ZZPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803HG-2#3ZZTRPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803HG-2#PBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803HG-2#TRPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803IG-2#3ZZPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803IG-2#3ZZTRPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803IG-2#PBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6803IG-2#TRPBF 44-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0242

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6803HG-2#3ZZPBF

量产

LTC6803HG-2#3ZZTRPBF

量产

LTC6803HG-2#PBF

量产

LTC6803HG-2#TRPBF

量产

LTC6803IG-2#3ZZPBF

量产

LTC6803IG-2#3ZZTRPBF

量产

LTC6803IG-2#PBF

量产

LTC6803IG-2#TRPBF

量产

11月 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6803HG-2#3ZZPBF

量产

LTC6803HG-2#3ZZTRPBF

量产

LTC6803HG-2#PBF

量产

LTC6803HG-2#TRPBF

量产

LTC6803IG-2#3ZZPBF

量产

LTC6803IG-2#3ZZTRPBF

量产

LTC6803IG-2#PBF

量产

LTC6803IG-2#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0242

arrow down

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6803HG-2#3ZZPBF

量产

LTC6803HG-2#3ZZTRPBF

量产

LTC6803HG-2#PBF

量产

LTC6803HG-2#TRPBF

量产

LTC6803IG-2#3ZZPBF

量产

LTC6803IG-2#3ZZTRPBF

量产

LTC6803IG-2#PBF

量产

LTC6803IG-2#TRPBF

量产

11月 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6803HG-2#3ZZPBF

量产

LTC6803HG-2#3ZZTRPBF

量产

LTC6803HG-2#PBF

量产

LTC6803HG-2#TRPBF

量产

LTC6803IG-2#3ZZPBF

量产

LTC6803IG-2#3ZZTRPBF

量产

LTC6803IG-2#PBF

量产

LTC6803IG-2#TRPBF

量产

.
部分模型 产品周期 描述

电芯平衡器 2

推荐新设计使用

具遥测接口的 2.5A 单片式主动电池电荷平衡器

推荐新设计使用

高效率双向多节电池的电池组平衡器

.

评估套件 3

reference details image

DC1835A

LTC6803-4（需要 DC590B）| 演示板

reference details image

DC2064A

停产：LTC3300ILXE-1 | LTC6803IG-2 高频率双向多节电池平衡器——配套板 DC590B

reference details image

DC1652A

LTC6803-2（需要DC590B）|演示板

.

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明 。

购买Linduino

Linduino下载和文档
redirectbutton
代码文件

toolicon Linduino
