特性
-
延长电池寿命
- 180nA计时电流
- 宽范围外部晶振，CL = 6pF，ESR高达100kΩ，最大程度降低耗流
- 涓流充电器，适用于外部超级电容或可充电电池
-
提供灵活的配置
- 施密特触发输入，以触发中断
- 带有可调节门限的模拟输入，以触发中断
- 可编程方波输出，用于时钟监测
-
节省电路板面积
- 集成负载电容，用于晶振
- 2mm x 1.5mm、12焊球、WLP封装，焊距为0.5mm
-
增值特性，易于使用
- +1.6V至+3.6V工作电压范围
- 倒计时定时器，具有重复和暂停功能
- 64字节RAM，用于用户数据存储
-
集成保护
- 上电复位，用于默认配置
- 电源失效时自动切换到备份电池或超级电容
- 具有总线超时的防锁定操作

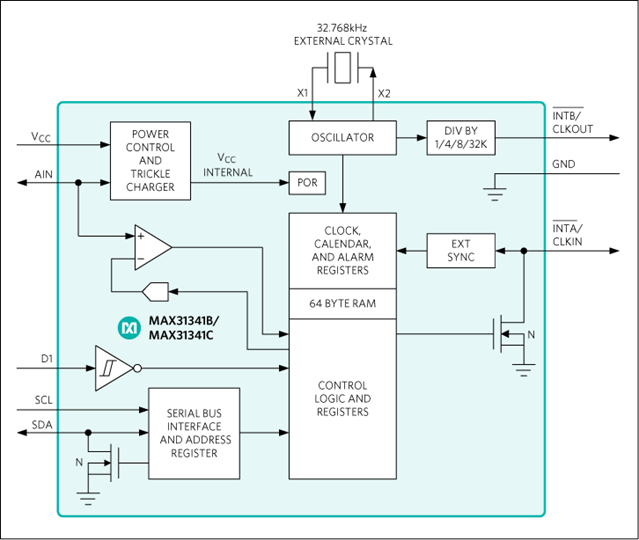

MAX31341B低电流、实时时钟(RTC)为计时器件，具有纳安级计时电流，有效延长电池寿命。MAX31341B支持6pF高ESR晶振，扩大了器件可用晶振的选择范围。器件可通过I2C串口访问。器件具有1路施密特触发数字输入和1路可编程门限模拟输入。器件在数字输入(D1)的下降沿或上升沿，或者在模拟输入(AIN)从任一方向跨越所设置的门限时，产生中断输出。集成上电复位功能确保上电时的默认寄存器状态是确定的。
其他特性包括2个时间/日期闹铃、中断输出、可编程方波输出、串行总线超时机制，以及用于数据存储的64字节RAM。时钟/日历提供秒、分、时、星期、日期、月和年信息。少于31天的月份，将自动调整月末的日期，并包括闰年补偿。时钟采用24小时格式。MAX31341B也包括用于同步的输入。在CLKIN引脚上输入基准时钟(例如32kHz、50Hz/60Hz电力线、GPS 1PPS)且使能外部时钟输入位(ECLK)置1时，MAX31341B RTC锁频至外部时钟，时钟精度取决于外部源。
器件采用无铅(Pb)/符合RoHS标准、12引脚、2mm x 1.5mm WLP封装，焊距为0.5mm。器件工作在-40°C至+85°C扩展级温度范围。
Design Solution: Give Your Wearable’s Micro Some Quality Sleep Time ›
应用
- 医疗
- 销售终端(POS)
- 便携式音频
- 便携式仪表
- 远程信息处理
- 可穿戴设备
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX31341BEWC+ |
12-WLCSP-N/A
|
|
|
| MAX31341BEWC+T |
12-WLCSP-N/A
|
|
评估套件 2
MAX31341SHLD
MAX31341B 评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX31341EVKIT
MAX31341B 评估套件
工具及仿真模型 1
