特性
LT
®
3688 是一款可调频率 (350kHz 至 2.2MHz) 双通道、单片式降压型开关稳压器，具有两个上电复位定时器和一个看门狗定时器。该稳压器可在输入电压高达 36V 的条件下正常运作。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 25mV 以下，且输入静态电流仅为 115μA。当 EN/UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。
复位和看门狗超时周期均可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果被监视的输出电压降至编程值以下达 10%，则集电极开路
RST
引脚电平将被拉低。LT3688 看门狗定时器可监视那些聚集得过于靠近或过于疏远的看门狗脉冲下降沿。
LT3688 采用 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装，所提供的这两种封装均具有裸露衬垫以实现低热阻。
Applications
- 汽车电子控制单元
- 工业电源
- 高可靠性微处理器系统
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3688EFE#PBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688EFE#TRPBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688EUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LT3688EUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LT3688HFE#PBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688HFE#TRPBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688IFE#PBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688IFE#TRPBF |
24-Lead TSSOP w/ EP
|
|
|
| LT3688IUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LT3688IUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3688EFE#PBF
量产
LT3688EFE#TRPBF
量产
LT3688HFE#PBF
量产
LT3688HFE#TRPBF
量产
LT3688IFE#PBF
量产
LT3688IFE#TRPBF
量产
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3688EUF#PBF
量产
LT3688EUF#TRPBF
量产
LT3688IUF#PBF
量产
LT3688IUF#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3688EFE#PBF
量产
LT3688EFE#TRPBF
量产
LT3688HFE#PBF
量产
LT3688HFE#TRPBF
量产
LT3688IFE#PBF
量产
LT3688IFE#TRPBF
量产
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3688EUF#PBF
量产
LT3688EUF#TRPBF
量产
LT3688IUF#PBF
量产
LT3688IUF#TRPBF
量产
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
高压热插拔控制器 1 |
||||
|
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
|||
|
浪涌抑制器、过压和过流保护 1 |
||||
|
推荐新设计使用 |
欠压、过压和电源反向保护控制器 |
|||
|
数字电源系统管理器 1 |
||||
|
推荐新设计使用 |
具有精确输出电流的 4 通道 PMBus 电源系统管理器 |
|||
|
双电源监控器 1 |
||||
|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
|||

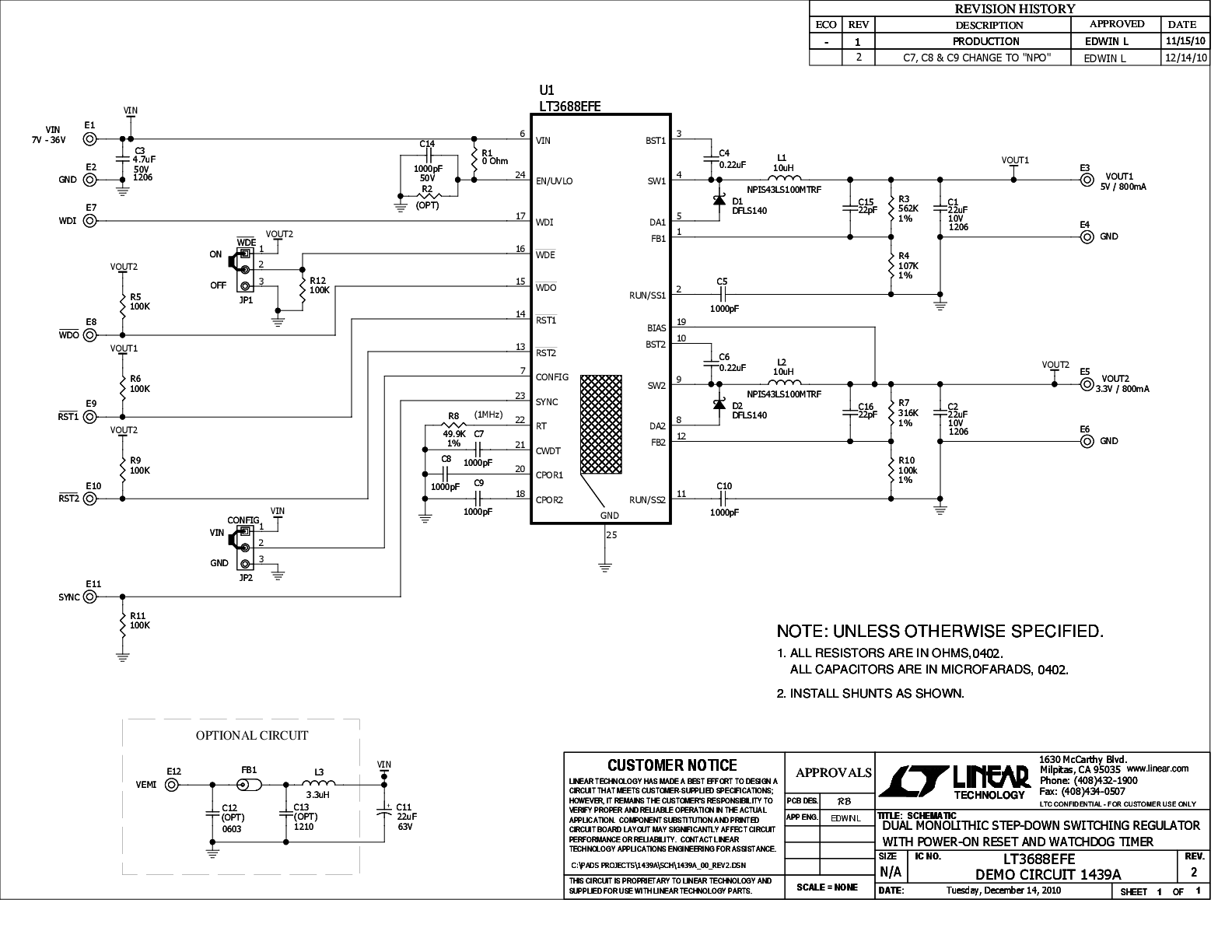

评估套件 1
