特性
- 宽输入电压范围：4.5V 至 40V
- 宽输出电压范围：0.8V 至 40V
-
低工作 I
Q
- 14 μA（14 V 至 3.3 V，通道 1 接通）
- PassThru ™ /100% 占空比能力
- 扩频运行
- R SENSE 或 DCR 电流检测
- 异相控制器可降低所需的输入电容和电源引起的感应噪声
- 可编程固定频率（100 kHz 至 3 MHz）
- 可锁相频率（100 kHz 至 3 MHz）
- 轻负载时，可选择连续、脉冲跳跃或低纹波突发模式 ® 操作
- 电源正常输出电压监控器
- 内部 LDO 通过 V IN 或 EXTV CC 向栅极驱动供电
- 低关断 I Q ：1.5μA
- 侧面可湿性 28 引脚 4 mm × 5 mm QFN 封装
- 通过AEC-Q100汽车应用认证
LTC7805 是一款高性能、双输出、降压型同步 DC/DC 开关稳压器控制器，它驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 3MHz 的可锁相开关频率。LTC7805 在 4.5V 至 40V 的宽输入电源范围内工作。通过异相操作两个控制输出级，最大限度地降低功率损失和电源噪声。
极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC7805 具有精确的 0.8V 基准电压源和电源正常输出指示器。轻负载时，MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。
LTC7805 还具有扩频工作模式，可在输入和输出电源上显著降低峰值辐射和传导噪声，因此可以更轻松地符合电磁干扰 (EMI) 标准。
应用
- 汽车和运输
- 工业
- 军事/航空电子设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC7805JUFDM#WPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805JUFDM#WTRPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805RUFDM#PBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805RUFDM#TRPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
高压热插拔控制器 1 |
||||
|
最后购买期限 |
高压大电流热插拔控制器 |
|||
|
浪涌抑制器、过压和过流保护 1 |
||||
|
推荐新设计使用 |
具有浪涌保护的低静态电流电子保险丝 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

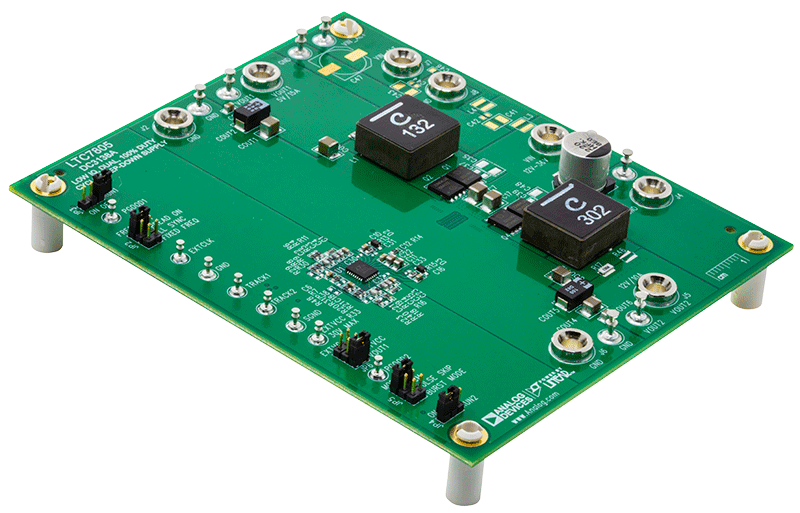

评估套件 1
工具及仿真模型 2
Lt Spice
