特性
- 1.8Msps采样率
- 功耗仅45mW (典型值)
- 关断电流仅1µA (最大值)
- 高速、SPI兼容的3线串行接口
- 525kHz输入频率下，S/(N + D)为61dB
- 内置真差分采样/保持(T/H)
- 外部基准
- 无流水线延时
- 小尺寸12引脚TQFN封装
MAX1072/MAX1075是低功耗、高速、串行输出、10位模数转换器(ADC)，最高工作频率1.8Msps。这些器件具有真差分输入，具有更好的噪声抑制能力，降低了失真，并在单端输入下具有更宽的动态范围。标准的SPI™/QSPI™/MICROWIRE™接口提供转换所需的时钟。这些器件可方便地与标准数字信号处理器(DSP)的同步串行接口连接。

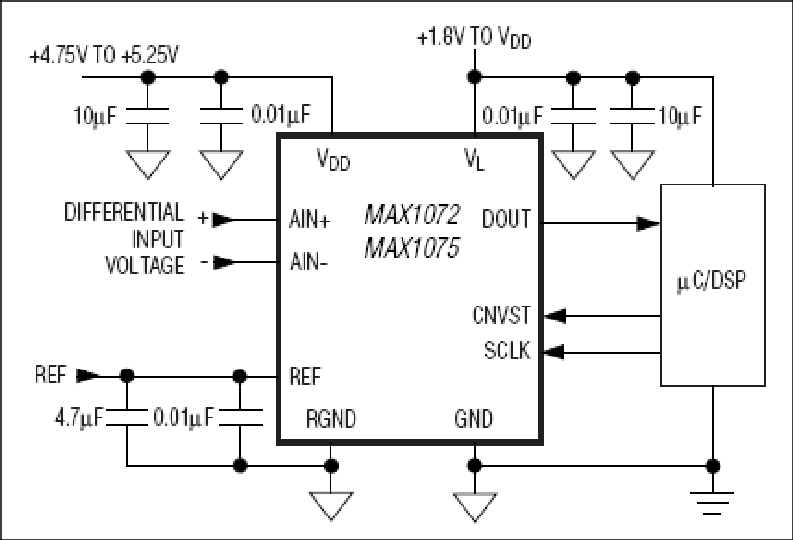

MAX1072/MAX1075工作在+4.75V至+5.25V单电源电压，需要一个外部基准。MAX1072具有单极性模拟输入，MAX1075具有双极性模拟输入。在两次转换之间，这些器件可使用部分关断模式或完全关断模式，分别使电源电流降低至1mA (典型值)和1µA (最大值)。器件还具有一个单独的电源输入(V L )，允许与+1.8V至V DD 的数字逻辑直接相连。高转换速度、低功率损耗、出色的交流性能以及直流精度(±0.5 LSB INL)使得MAX1072/MAX1075非常适合工业过程控制、电机控制、基站等应用。
MAX1072/MAX1075采用12引脚TQFN封装，工作在扩展工业级(-40°C至+85°C)温度范围。
应用
- 票据认证
- 通信
- 数据采集
- 电机控制
- 便携式仪表
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1072ETC+ |
12-LFCSP-4X4X0.75
|
|
|
| MAX1072ETC+T |
12-LFCSP-4X4X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 3 |
||||
|
过期 |
1.5Msps、单电源、低功耗、真差分、10位ADC，内置电压基准 |
|||
|
|
1.5Msps、单电源、低功耗、真差分、10位ADC |
|||
|
|
2Msps/3Msps、低功耗、串行12/10/8位ADC |
|||
