特性
- 6引脚UCSP封装(MAX4323)
- 2.4V至6.5V单电源供电
- 轨到轨输入共模电压范围
- 轨到轨输出电压摆幅
- 增益带宽积：5MHz
- 每个放大器的静态电流：650µA
- 失调电压：700µV
- 过驱输入无反相
- 驱动250Ω负载
- 25µA关断模式(MAX4323/MAX4327)
- 对于高达500pF的容性负载，单位增益稳定
MAX4322/MAX4323/MAX4326/MAX4327/MAX4329系列运算放大器不仅具有宽带宽和出色的直流精度，还提供输入和输出端的轨到轨操作。这些器件中每个放大器的电流消耗仅为650µA，并采用单电源（2.4V至6.5V）或双电源（±1.2V至±3.25V）供电。这些单位增益稳定的放大器能够驱动250Ω负载，增益带宽积为5MHz。MAX4323和MAX4327具有低功耗关断模式，可将电源电流降至25µA，并将输出置于高阻抗状态。

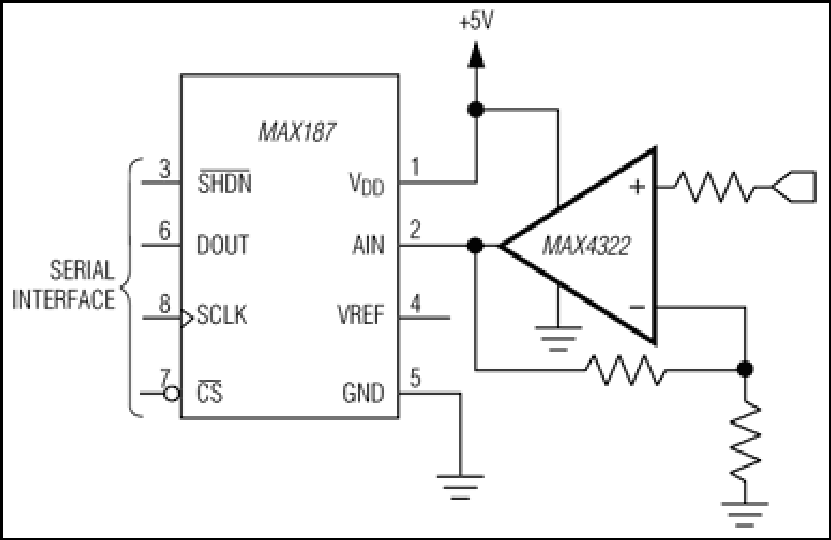

这些放大器具有轨到轨输入共模范围和输出摆幅，非常适合低压单电源工作。此外，它们具有低失调电压和高速度，非常适合用作精密低压数据采集系统的信号调理级。
MAX4323采用小型6引脚芯片级封装(UCSP ™ )。MAX4322/MAX4323还采用节省空间的SOT23封装。
应用
- 汽车传感器
- 基站/无线基础设施
- 电池供电仪表
- 计算机：台式机、工作站和服务器
- 计算机：主板
- 计算机：笔记本电脑
- 数据采集系统
- GPS解决方案
- 低功耗、低电压应用
- MP3扩展坞：中端
- PA偏置
- 便携式设备
- 可编程逻辑控制器(PLC)
- RSSI系统
- 机顶盒
- 信号调理
