特性
DS1558为完备的、2000年兼容(Y2KC)的、实时时钟/日历(RTC)，具有RTC报警、看门狗定时器、上电复位、电池监控以及NV SRAM控制器。用户访问DS1558中所有寄存器都通过完整数据资料中的图1所示的字节宽度接口来实现。RTC寄存器包含24小时制BCD格式的世纪、年、月、日、星期、时、分、秒数据。对于每月天数及闰年的修正均自动完成。

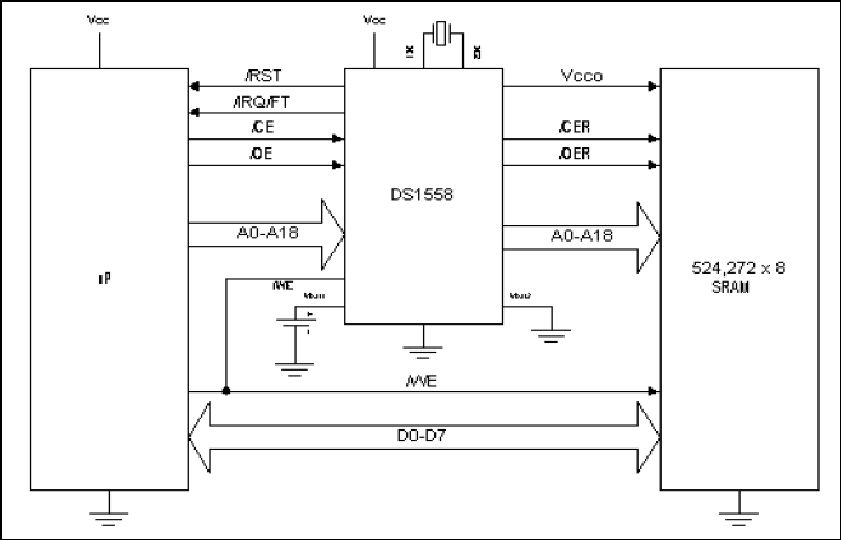

DS1558的RTC寄存器占用SRAM地址空间，不断地检测A0-A18地址总线。当访问任何高16位地址空间，DS1558将禁用SRAM的/CER和/OER信号，将读和写重新定向至DS1558内的RTC寄存器。DS1558所用SRAM地址空间可达524,272。假设DS1558未使用的地址线被连接到V CC ，则可以使用较小容量的SRAM。
RTC寄存器为双缓冲，分为内外两组。用户可以直接访问外组寄存器。 可以禁止时钟/日历更新至外组寄存器，从而允许用户访问静态数据。如果内部振荡器被启动，则内组寄存器将被不断地更新，而不管外组寄存器如何设置，以保证维持精确的RTC信息。
DS1558具有中断(/IRQ/FT)和复位(/RST)用来控制CPU运行。当RTC寄存器值与用户设定的报警值匹配，/IRQ/FT中断输出将产生一个外部中断。当器件由系统电源供电后，中断功能始终有效，它通过编程设定，也可以在备份电池供电状态下产生中断，以用于唤醒系统。另外，/IRQ/FT输出也可以用作CPU看门狗定时器。监控CPU的运行情况，如果在设定的时间内没有检测到正确的运行，将产生一个中断或复位输出。DS1558上电复位可用来检测系统掉电或失效，维持CPU进入安全复位状态，直到返回到正常供电及稳定状态，/RST输出用于此功能。
DS1558也包含自身电源失效电路，一旦V CC 电源进入超出容差状态，无论V CCI 是否起出容差，都将通过禁止/CE输入，实现在此状态下自动保护时钟和SRAM中的数据。而当V CCI 低于V BAT 时，外部电池接通，为时钟和外围SRAM供电。此特性提供了高度的数据安全性，以避免在较低V CC 电源下所带来的不可预测系统运行。
