特性
- 5引脚SOT23-5封装
- 电压转换效率：95%
- 使输入电源电压反相
- 静态电流：60µA (MAX828)
- 输入电压范围：+1.5V至+5.5V
- 仅需要2个电容
- 输出电流：25mA
超小型MAX828/MAX829单片CMOS电荷泵反相器可接受+1.5V至+5.5V的输入电压。MAX828工作频率为12kHz，MAX829工作频率为35kHz。这些器件具有高效率（在大部分负载电流范围内效率高于90%）和低工作电流（MAX828为60µA），非常适合电池供电和电路板级电压转换应用。

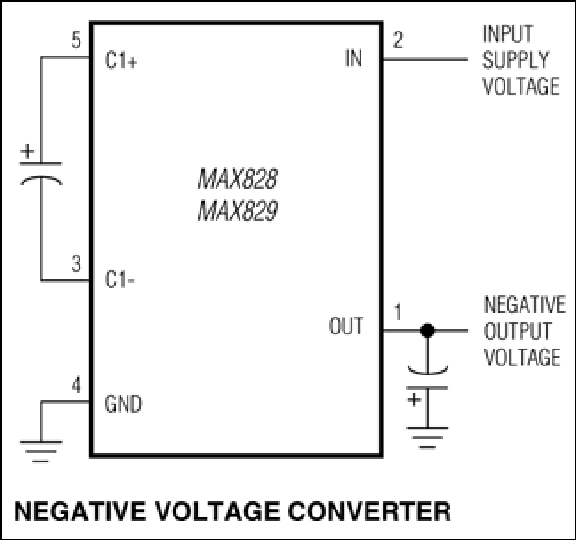

MAX828/MAX829兼具低静态电流和高效率。片内集成了振荡器控制电路和四个功率MOSFET开关。具体应用包括从+5V逻辑电源产生-5V电源来为模拟电路供电。两款器件均采用5引脚SOT23-5封装，可提供25mA电流，压降为500mV。
对于具有逻辑控制关断功能的类似器件，请参考MAX1719/MAX1720/MAX1721。对于需要更大功率的应用，MAX860可提供高达50mA的电流，压降为600mV，采用节省空间的µMAX ® 封装。
应用
- 电池供电应用
- 蜂窝电话
- 手持终端、PDA
- 医疗仪器
- 小型LCD板
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX829EUK+ |
5-SOT_23-N/A
|
|
|
| MAX829EUK+T |
5-SOT_23-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
MAX829EUK+
量产
MAX829EUK+T
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX829EUK+
量产
MAX829EUK+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
非稳压倍压/反相电荷泵 1 |
||||
|
量产 |
50mA、频率可选的开关电容电压变换器 |
|||
