特性
-
无需外部元件,降低总体成本
- 集成高边和低边开关支持同步操作,实现高效率和低成本
- 全陶瓷电容方案,支持超紧凑方案尺寸
- 220kHz至2.2MHz可调节频率,带外同步
-
电源就绪输出和高压EN输入,简化电源排序
- 提高设计灵活性
- SYNCOUT引脚180° 错相输出,支持级联电源,提高功率输出
- 固定输出电压,输出精度为±2% (5V/3.3V);或外部电阻可调(1V至10V)
-
降低功耗
- 峰值效率高于90%
- PWM和PFM操作优化从重载到轻载的转换效率
- LX摆率自动调节,整个工作频率范围内实现效率最优化
- 5µA (典型值)低关断电流
- 28µA (典型值)静态电流
-
工作可靠
- 42V输入电压瞬态保护
- 固定8ms内部软启动,降低输入浪涌电流
- 逐周期限流,自动恢复热关断
- 通过扩频控制降低EMI辐射

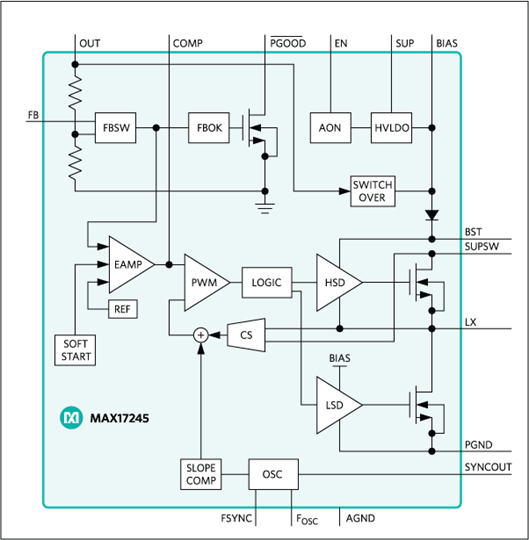

MAX17245高效、同步降压型DC-DC转换器内置MOSFET,工作在3.5V至36V输入电压范围,具有42V输入瞬态保护。MAX17245能够以98%占空比工作在低压差条件。转换器提供高达3.5A输出电流,产生3.3V/5V固定输出电压,同时具备在1V至10V范围内编程输出电压的能力。
MAX17245采用峰值限流控制结构,也可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。PWM工作模式在任何负载条件下都保持固定频率工作,在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。轻载应用中,外部同步引脚FSYNC逻辑输出允许器件工作在PFM模式或固定频率PWM (强制PWM)模式;前者可降低耗流,后者可避免频率波动,最大程度减小EMI。对于设计用于RF收发器的电源,要求严格的辐射控制,固定频率PWM模式极其有用。
器件采用小尺寸16引脚(5mm × 5mm) TQFN封装,带裸焊盘;以及16引脚TSSOP封装。-40°C至+85°C工作温度范围。
应用
- 配电稳压器
- 通用负载点电源
- 壁式变压器稳压
