特性
- 8个差分发送器（Tx）
- 8个差分接收器（Rx）
- 2个观察接收器（ORx）
-
单频段和多频段（N x 2T2R/4T4R）能力
- 可调范围 1 内4个波段轮廓
- 调谐范围：650 MHz至6000 MHz
-
400MHz iBW DPD支持
- 通过硬件加速电荷捕捉纠正算法实现GaN PA支持
- 支持JESD204B/JESD204C数字接口
- 适用于所有LO和基带时钟的多芯片相位同步
- 完全集成的N部射频频率合成器
-
简化系统散热解决方案
- 所有区块实现13W功耗 2
- 110°C最高结温，工作温度最高达125° 3
-
完全集成的DFE（DPD、CDUC、CDDC、CFR）引擎，免除FPGA的需要，SERDES通道速率减半
- DPD自适应引擎，实现功率放大器的线性化
- CDUC/CDDC——每个Tx/Rx通路最多8个分量载波（CC）
- 多级CFR引擎
- 完全集成的时钟频率合成器
|
1
波段轮廓定义信道带宽和总采样率。
|

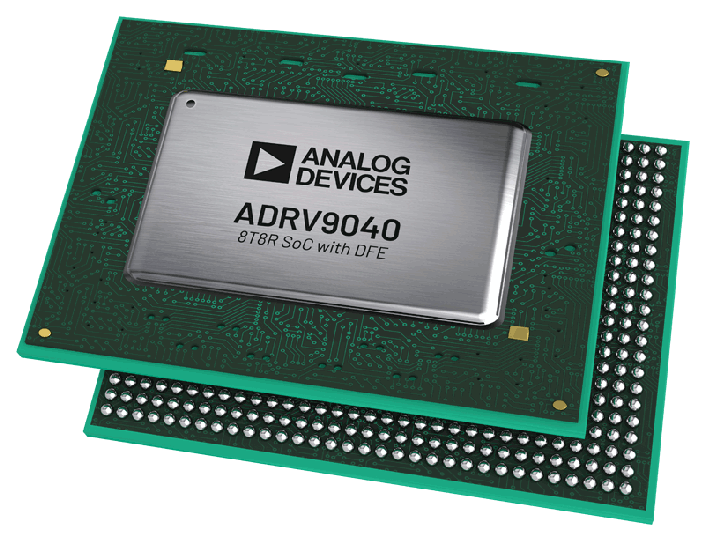

ADRV9040是一款高度集成的片上系统（SoC）射频（RF）捷变收发器，配有集成式数字前端（DFE）。SoC包含8个收发器、2个用于监测发射器通道的观测接收器、8个接收器、集成LO和时钟合成器，以及数字信号处理功能。SoC满足蜂窝基础设施应用（包括小型蜂窝基站无线电、宏3G/4G/5G系统和大规模MIMO基站）所需的高射频性能和低功耗。
Rx和Tx信号路径采用零中频（ZIF）架构，提供适合连续和非连续多载波基站应用的宽带宽和动态范围。ZIF架构具有低功耗+射频和带宽灵活等优点。由于没有混叠和带外图像，因而不需要抗混叠和图像滤波器。这样就减小了系统尺寸和成本，同时支持与频带无关的解决方案。
该器件还包括两个宽带宽观测路径接收器子系统，用于监测发射器输出。该SoC子系统包括自动和手动衰减控制、直流失调校正、正交误差校正 (QEC) 以及数字滤波功能。此外，还集成了提供一系列数字控制选项的GPIO。
双LO功能、额外的LO分频器和宽带宽操作支持多频段功能。这样就在可调谐范围内有4个单独的频带曲线1，从而尽可能提高用例灵活性。
SoC具有完全集成的数字前端（DFE）功能，包括载波数字上/下变频（CDUC和CDDC）、削峰（CFR）、数字预失真（DPD）、闭环增益控制（CLGC）和电压驻波比（VSWR）监控。
ADRV9040的CDUC功能对目标频带内的单独分量载波进行滤波和放置。CDDC功能具有8个并行路径，对每个载波进行单独处理，再通过串行数据接口发送。
CDUC和CDDC降低了非连续载波配置中的SERDES接口数据速率。与基于FPGA的等效实现方案相比，这种集成设计还降低了功耗。
ADRV9040的CFR引擎降低了输入信号的峰均比（PAR），支持实现更高效率的传输线路升级，同时降低了基带处理器的处理负荷。
SoC还包含完全集成的DPD引擎，用于功率放大器（PA）线性化。DPD支持高效功率放大器，可减少基站无线电的功耗，以及与基带处理器接口所需的SERDES通道数量。DPD引擎包含一个长期专用的DPD (LT-DPD)模块，可为GaN PA提供支持。ADRV9040利用其LT-DPD模块解决了GaN PA的电荷捕获特性；因此改善了辐射和EVM性能。SoC包括一个ARM Cortex-A55四核处理器，可独立提供DPD、CLGC和VSWR监控功能。专用处理器与DPD引擎一起提供行业出色的DPD性能。
串行数据接口包括八个串行器通道和八个解串器通道。该接口支持JESD204B和JESD204C标准，支持固定和浮点数据格式。浮点格式使内部自动增益控制（AGC）对基带处理器可见。
ADRV9040可直接由0.8V、1.0V和1.8V稳压器供电，并通过一个标准SPI串行端口进行控制。全面的节电模式可尽量降低正常使用时的功耗。该器件采用27mm × 20mm、736引脚球栅阵列封装。
应用
- 3G/4G/5G TDD/FDD小型蜂窝、大规模MIMO和宏基站
产品亮点 1
