特性

符合USB Type-C R1.3规范，集成V _BUS 放电
- USB Type-C 1.5A和3.0A DFP控制器
- Type-C限流降低V _BUS 压差
与音响主机保护器协同保护
- HVBUS上具有对电池短路和对地短路保护，并报告上行保护器
- 高精度USB总线正向电流门限
- 28mΩ (典型值)低RON USB电源开关
可靠的设计保证汽车系统及便携式设备在汽车环境下的安全
- 可选屏蔽层短路至电池检测和外部FET控制
- CC1和CC2输出上具有总线短路保护
- IEC 61000-4-2 4级ESD保护(HVBUS、CC1、CC2、SENSE)
3mm x 3mm、12引脚TDFN封装
-40°C至+105°C工作温度范围
经过AEC-Q100认证

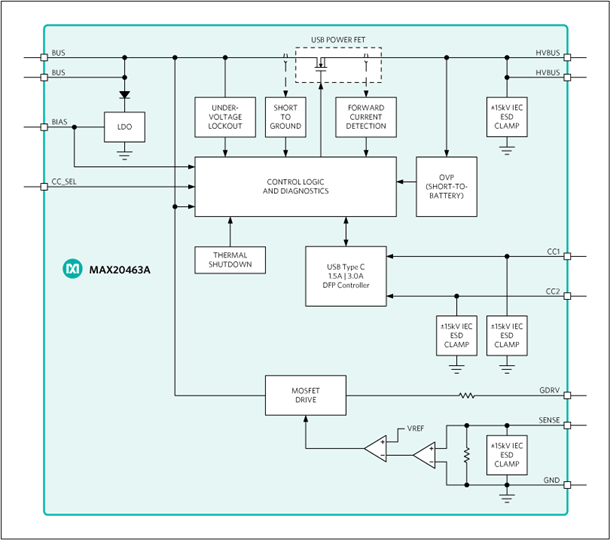

MAX20463为小尺寸、集成USB Type-C™下行端口(DFP)方案，将音响主机现有的USB-A固定式电缆端口转换为USB Type-C固定式电缆端口。MAX20463集成到电缆末端的模块时，可以继续使用现有音响主机的上行USB-A方案和现有USB-A固定式电缆外壳。

器件的保护特性包括CC1/CC2上具有±15kV/±8kV IEC 61000-4-2 ESD保护，SENSE/HVBUS上具有电池短路(18V)保护和IEC ESD保护。器件具有可选功能，用于检测乘客电缆屏蔽层短路至汽车电池，防止损坏端口。HVBUS信号上也提供对地短路和对电池短路保护，用于与现有音响主机的USB-A充电器/保护器配合使用，允许音响主机的故障检测和向USB主机报告。器件符合USB Type-C规范。

MAX20463采用小尺寸、3mm x 3mm、12引脚TDFN封装，使用极少的外部元件。

应用

汽车应用下行USB模块
汽车应用USB固定式电缆外壳

数据手册 1

MAX20463-MAX20463A: USB Type-A to Type-C Port Converter with Protection Data Sheet (Rev.4) 06/13/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20463AGTCA/V+	Thin Dual Flatpack No Leads	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX20463AGTCA/V+T	Thin Dual Flatpack No Leads	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX20463AGTCB/V+	Thin Dual Flatpack No Leads	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX20463AGTCB/V+T	Thin Dual Flatpack No Leads	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
