特性
- 低功耗(最大80µA)
- 14/16位分辨率,3mm x 5mm、8引脚µMAX封装
-
高精度
- ±0.40 LSB INL (MAX5214,14位,最大±1 LSB)
- ±1.2 LSB INL (MAX5216,16位,最大±4 LSB)
- 整个工作范围内保证单调
- 低增益、低失调误差
- 2.7V至5.5V宽供电范围
- 满摆幅、缓冲输出工作
- 上电(POR)时,安全地将DAC输出复位至零
- 50MHz、3线、SPI/QSPI/MICROWIRE兼容高速串口
- 施密特触发,直接连接光耦
- /CLR异步清零DAC输出
- 高基准输入电阻,降低功耗
- 经过缓冲的电压输出直接驱动10kΩ负载

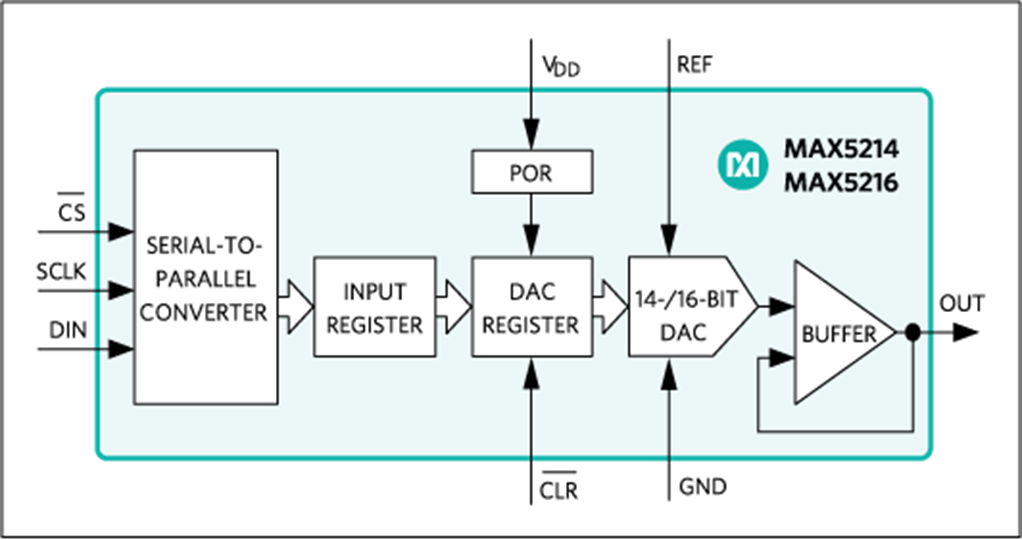

MAX5214/MAX5216为引脚兼容的14位和16位数/模转换器(DAC)。MAX5214/MAX5216为单通道、低功耗、带有电压缓冲输出的DAC。器件采用精密的外部基准,通过高阻输入,支持满摆幅工作并可有效降低系统功耗。MAX5214/MAX5216工作在2.7V至5.25V较宽的电源电压范围。具有极低功耗,适合多数低功耗、低电压应用。这些器件集成3线SPI/QSPI™/MICROWIRE/DSP兼容串行接口,有效节省电路板空间,并降低隔离应用的复杂性。MAX5214/MAX5216利用SCLK和DIN输入缓冲将输入至输出的数字噪声馈通降至最小(完成每个输入帧串行传输后关断)。上电时,MAX5214/MAX5216将DAC输出复位至零,为驱动阀门或其它需要上电时关闭变送器的应用提供更高的安全性。DAC提供缓冲输出,电源电流低至80µA (最大值),并具有±0.25mV低失调误差。/CLR置为低电平时,异步清零输入和DAC寄存器的内容,将DAC输出设置为零(与串口状态无关)。MAX5214/MAX5216采用超小尺寸(3mm x 5mm)、8引脚µMAX®封装,工作在-40°C至+105°C扩展工业级温度范围。
应用
- 2线传感器
- 自动测试设备
- 自动调谐
- 通信系统
- 增益与失调调节
- 便携式仪表
- 功率放大器控制
- 过程控制与伺服环路
- 可编程电压及电流源
