特性
- 引脚兼容于UCC28C43 (MAX5094A)和UCC28C45 (MAX5094B)，可直接替换
- 2A源出电流和1A吸收电流的驱动能力
- 高达1MHz的开关工作频率
- 双向频率同步(MAX5095A/MAX5095B)
- 超前的输出驱动用于二次侧同步整流(MAX5095C)
- 60ns快速逐周期限流
- 微调的振荡器电容放电电流可精确地设置最大占空比
- 带有0.8V滞回，精度可达±5%的启动电压
- 32µA低启动电流
- 5V稳压器输出(REF)，20mA驱动能力
- 具有0.3V检流门限版本
- 过热关断

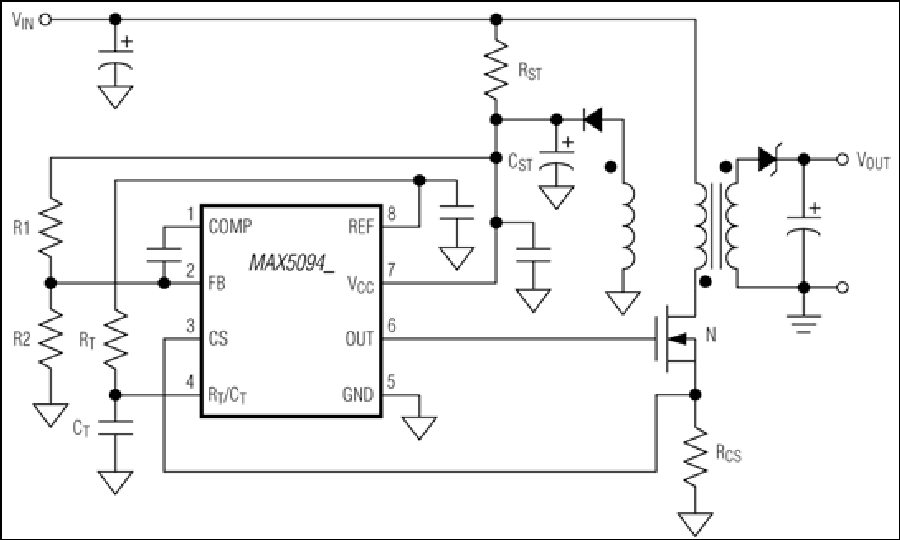

MAX5094A/B/C/D/MAX5095A/B/C BiCMOS、高性能、电流模式PWM控制器具有宽输入电压范围隔离/非隔离电源所需的所有特性。这些控制器非常适用于低功率和大功率通用电源及电信电源。
MAX5094/MAX5095含有一个快速比较器，从电流检测端到输出的延时通常仅为60ns，用于过流保护功能。MAX5094内置一个误差放大器，在COMP端产生输出。采用外部元件控制COMP电压的上升可以实现软启动。
通过外部电阻和电容可以调节振荡器的频率，范围在20kHz至1MHz之间。定时电容的放电电流经过了微调，可以在给定频率下设定死区时间和最大占空比。R T C T 端输出的锯齿波可以在需要的时候用来进行斜率补偿。
MAX5095A/MAX5095B包括一个双向同步电路，它可以使多个控制器在相同的频率下工作以避免差频。通过将所有器件的SYNC引脚简单地连接在一起即可实现同步。当与其它器件同步时，具有最高频率的MAX5095A/MAX5095B同步其它器件。或者，MAX5095A/MAX5095B还可以同步到一个频率更高、具有开漏输出级的外部时钟上。
MAX5095C提供一个超前驱动器输出(OUT) 110ns的时钟输出脉冲(ADV_CLK)。超前的时钟信号用来驱动二次侧同步整流器。
MAX5094A/B/C采用8引脚SO和µMAX®封装，MAX5094D和MAX5095A/B/C采用8引脚µMAX封装。所有器件均工作在-40°C至+125°C汽车级温度范围内。
应用
- 计算机系统/服务器
- 工业电源变换
- 隔离型不间断工作电路
- 隔离型电源模块
- 隔离型电信电源
- 网络系统
- 通用输入AC/DC电源
