特性
- 提供扫描模式、内部平均和内部时钟
- 16路先入先出(FIFO)
- SampleSet：用户定义通道顺序，最大长度为256
-
输入引脚
- 允许任何单端、差分和伪差分对组合输入
-
模拟多路复用器具有真正的差分采样/保持
- 16/8/4通道单端输入
- 16/8/4通道全差分输入
- 15/8/4通道相对于公共端的伪差分输入
- 外部可连接多路复用器输出和ADC输入
-
两个软件可选的双极性输入范围
- ±V REF+ /2，±V REF+
- 灵活的输入配置，可访问所有通道
-
高精度
- ±1 LSB INL、±1 LSB DNL，无丢码
- 100kHz输入频率下保证70dB SINAD
- 1.5V至3.6V数字I/O电源
- 2.35V至3.6V供电电压
-
更长的电池寿命，适用于便携应用
- 3V供电、500ksps下，功耗4.2mW
- 全关断模式下，电流损耗2µA
- 外部差分基准(1V至V DD )
- 8MHz、3线SPI/QSPI/MICROWIRE/DSP兼容接口
- -40°C至+125°C宽工作温度范围
- 节省空间的32引脚、5mm x 5mm、TQFN封装
- 500ksps转换速率，无流水线延迟

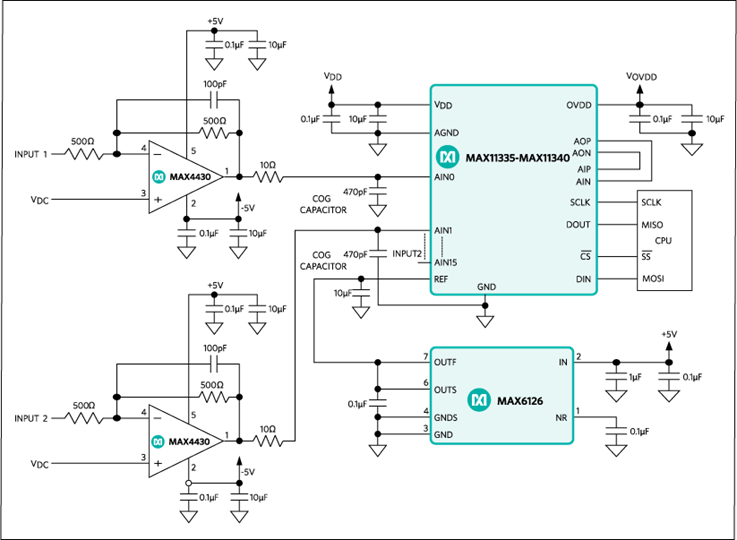

MAX11335–MAX11340是12/10位、500kHz全线性带宽、高速、低功耗、串行输出逐次逼近型(SAR)模/数转换器(ADC)，采用外部基准。MAX11335–MAX11340可从外部连接集成复用器的输出和ADC输入，简化信号调理电路。
MAX11335–MAX11340提供内部和外部时钟模式，在内部和外部时钟模式下均支持扫描模式。内部时钟模式下，器件的平均计算功能可有效提高SNR。外部时钟模式下采用SampleSe™技术，允许用户设置模拟输入通道的顺序。SampleSet架构为多通道应用提供更灵活的排序功能，减轻微控制器或DSP(控制单元)的通信负荷。
器件提供连接多路复用器输出和ADC输入的外部引脚，简化多路信号的信号调理设计。内部时钟模式下，集成FIFO支持高速数据采样，并保持数据以便在任意时刻、以较低的时钟速率读取数据。这种模式下，器件还支持内部平均计算，以提高嘈杂环境下的SNR。器件的模拟输入通道可以配置为单端输入、全差分输入或伪差分输入(相对于一个公共输入)。MAX11335–MAX11340采用2.35V至3.6V单电源供电，在500ksps采样速率下仅消耗4.2mW功率。
MAX11335–MAX11340包括自动关断(AutoShutdow™)、快速唤醒功能和高速3线串口。器件具有全关断模式，优化电源管理设计。8MHz、3线串口可直接连接到SPI、QSP™和MICROWIREM®器件，无须外部逻辑转换。
优异的动态范围，低压、低功耗设计以及使用便捷、小尺寸封装等优势，使得这些转换器非常适合便携式电池供电数据采集系统，以及其它要求低功耗、空间紧凑的应用。
AX11335–MAX11340采用32引脚、5mm x 5mm、TQFN封装，工作在-40°C至+125°C温度范围。
应用
- 电池供电仪表
- 高速闭环系统
- 高速数据采集系统
- 工业控制系统
- 医疗仪表
- 便携系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
500ksps、12/10位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
过期 |
3Msps、12/10位、8/16通道ADC，提供外部信号调理复用输入 |
|||
|
单通道模数转换器 1 |
||||
|
量产 |
500ksps、低功耗、串行12/10/8位ADC |
|||
|
多路复用模数转换器 13 |
||||
|
量产 |
500ksps、12/10位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
500ksps、12/10位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
500ksps、12/10位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
500ksps、12/10位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
500ksps、低功耗、串行12/10/8位、4/8/16通道ADC |
|||
|
量产 |
500ksps、低功耗、串行12/10/8位、4/8/16通道ADC |
|||
|
量产 |
500ksps、低功耗、串行12/10/8位、4/8/16通道ADC |
|||
|
量产 |
1Msps、10/12位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
1Msps、10/12位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
1Msps、10/12位、4/8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
3Msps、12/10位、8/16通道ADC，提供外部信号调理复用输入 |
|||
|
量产 |
3Msps、低功耗、12/10位、8/16通道串行ADC |
|||
|
量产 |
1Msps、低功耗、12/10/8位、4/8/16通道串行ADC |
|||
