特性
优于双极性器件：
- 采用+3.0V至+3.6V单电源供电
- 24引脚SSOP或宽体SO封装
- 符合所有EIA/TIA-232E和EIA/TIA-562规范
- 电源电流：3mA（最大值，空载）
- 低功耗关断模式：1µA
- 低功耗关断期间所有接收器均处于活动状态
- 支持3.0V鼠标工作电压
- 低成本、表贴式外部元件
- 支持120kbps数据速率，提供Rate-LapLink™ 兼容性
- 三态接收器输出
- 提供评估套件
- 直通式引脚排列

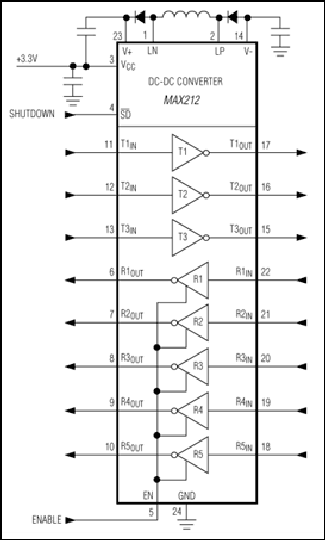

MAX212 RS-232收发器设计用于3V供电的EIA/TIA-232E和V.28/V.24通信接口，需要三个驱动器和五个接收器，功耗较低。工作电压范围从3.6V向下扩展至3.0V，同时仍保持真正的RS-232和EIA/TIA-562电压电平。
提供1μA（典型值）关断模式，可降低功耗，延长便携式系统的电池寿命。关断时，所有接收器均可保持活动状态或在逻辑控制下禁用。因此采用CMOS MAX212的系统能够处于低功耗关断模式，并监控传入的RS-232活动。
该器件支持120kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。
所有接收器输出端都提供三态驱动器，因此通常支持不同接口标准的多个接收器可以在UART上进行线或运算。
MAX212提供小型(SO)和紧缩小型(SSOP)封装。SSOP封装占用的电路板面积不到等效SO封装电路板面积的一半。
应用
- 计算机：笔记本电脑/掌上型电脑/小型笔记本电脑
- 仪器仪表
- 外设
- 打印机
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX212CAG+ |
24-SSOP-5.3_MM
|
|
|
| MAX212CAG+T |
24-SSOP-5.3_MM
|
|
|
| MAX212EAG+ |
24-SSOP-5.3_MM
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
MAX212CAG+
量产
MAX212CAG+T
量产
MAX212EAG+
最后购买期限
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
