特性

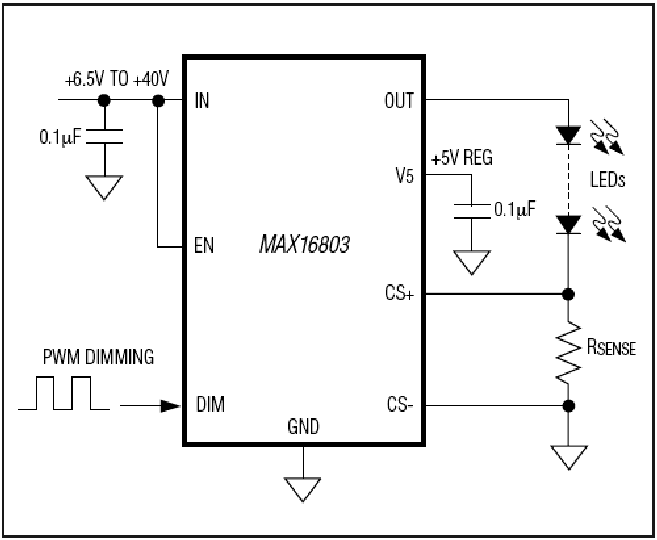

MAX16803电流调节器工作在6.5V至40V输入电压范围，提供高达350mA的总电流，用于驱动一串或多串高亮度LED (HB LED)。MAX16803输出电流通过一个与LED串联的外部检流电阻设置。允许较宽范围的PWM “脉冲”通过亮度控制输入端进行亮度调节，波形整形电路降低了EMI。差分电流检测提高了噪声抑制能力。MAX16803非常适合高压输入应用，能够承受高达40V的汽车抛负载。内置调整管减少了外部元件数目，并提供±3.5%的输出电流精度。器件提供5V稳压输出及短路保护和热保护等功能。
MAX16803采用高效散热的5mm x 5mm、16引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。
MAX16836 是一款新近推出的、具有更高成本效益的产品，除了具有不同的PWM调光电流摆率，该器件提供与MAX16803相同的性能，并且具有兼容的引脚。
应用
- 汽车外部：组合尾灯(RCL)
- 汽车内部：地图、门控车室、仪表盘指示灯
- 汽车紧急事件报警灯
- 通用照明
- 导航与舰队管理指示器
- 标示牌、加油站顶灯、信号灯
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16803ATE+ |
16-LFCSP-5X5X0.75
|
|
|
| MAX16803ATE+T |
16-LFCSP-5X5X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
MAX16803ATE+
量产
MAX16803ATE+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
评估套件 1
MAX16803EVKIT
MAX16803评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
