特性
-
总占位面积最小
- 业内最小、最薄的封装(3mm x 3mm x 0.9mm LGA)，理想用于便携设备
- 无需外部元件
- 独特的低功耗设计
-
适用于OIS
- 最小相位延迟(大约3° @ 10Hz)
- 宽带(400Hz)
- 高ODR (10kHz)
- 低噪声(9mdps/√Hz，典型值)
- OIS模式下提供四种不同FS：±31.25/±62.50/±125/±250 dps
- 无与伦比的高精度和高稳定度
-
高速接口
- 标准(100kHz)、快速(400kHz)和高速(3.4MHz) I 2 C串行接口
- 10MHz SPI接口
- 减小AP负载
- 提供UI/OIS串口复用
-
灵活的嵌入式FIFO
- 存储容量：512字节(256 x 16位)
- 可读取单字节
- 提供四种不同的FIFO模式
- 减轻AP负荷
-
高度可配置
- 集成可数字编程的低通、高通滤波器
- 可独立选择数据ODR和中断ODR
- 7种满量程选项(31.25/62.5/125/250/500/1000/2000 dps)
- 256种ODR选项
-
灵活的中断发生器
- 两路数字输出线
- 2个独立的中断发生器
- 8个可屏蔽中断源，每个中断源可配置为闭锁/解锁/定时
- 独立的嵌入式角速度比较器
- 独立的门限和持续时间调节
- 电平/脉冲和OD/PP选项
-
灵活的数据同步引脚
- 外部唤醒
- 中断发生
- 单次数据捕获触发
- 多次数据捕获触发
- LSB数据映射
- 唯一的48位序列号作为核心ID
- 高强度抗冲击能力(10,000 G冲击)

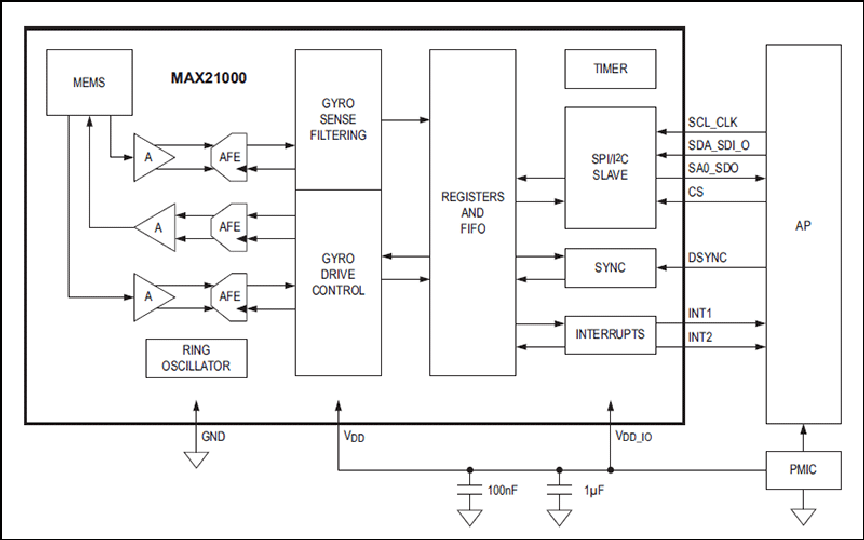

MAX21000是低功耗、低噪声、3轴角速度传感器，在整个温度范围和时间内提供前所未有的精度和灵敏度。器件采用低至1.71V的电压工作，使功耗降至最低。器件包括检测元件和IC接口，通过数字接口(I
2
C/SPI)提供测得的角速度。
IC满量程为±31.25/±62.50/±125/±250/ ±500/±1k/±2k度/秒(dps)，采用用户可选的可微调带宽测量速率。较高的ODR和宽频带BW，以及最高FS下的低噪声特性、低相位延迟等性能，使得这款IC非常适合用户界面(UI)和光学稳像(OIS)应用。
IC为高集成度解决方案，采用紧凑的3mm x 3mm x 0.9mm塑料焊盘栅格阵列(LGA)封装，除电源旁路电容外，不需要其它任何外部元件。器件工作在-40°C至+85°C温度范围。
常见问题问答：MAX21000/2/3
应用
- 器具和机器人
- GPS导航系统
- 健康和运动状态监测
- 带MMI (人机接口)的运动控制
- 用于体感游戏的3D鼠标和3D遥控器
- 便携式体感游戏机
- 体感游戏机控制器
- 非触摸式UI
- 光学稳像
