特性
- 1400MHz至2200MHz RF频率范围
- 1400MHz至2000MHz LO频率范围(MAX9994)
- 1900MHz至2400MHz LO频率范围(MAX9996)
- 40MHz至350MHz IF频率范围
- 8.3dB转换增益
- +26.2dBm输入IP3
- +12.6dBm输入1dB压缩点
- 9.7dB噪声系数
- P RF = -10dBm时具有67dBc 2RF - 2LO杂散抑制
- 集成LO缓冲器
- 集成RF和LO非平衡变压器,用于单端输入
- -3dBm至+3dBm低LO驱动
- 内置SPDT LO开关,具有45dB LO1至LO2隔离和50ns开关时间
- 引脚兼容于MAX9984/MAX9986 815MHz至995MHz混频器
- 功能兼容于MAX9993
- 外部电流设定电阻为工作在低功耗/低性能指标模式的混频器提供选项

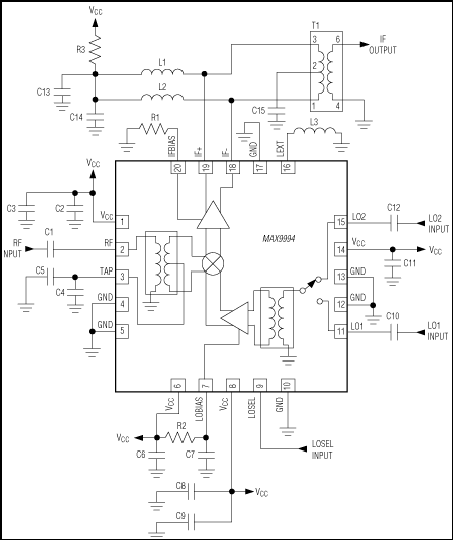

MAX9994是具有高线性度的下变频混频器,为1400MHz至2200MHz UMTS/WCDMA、DCS与PCS基站接收器提供8.3dB增益、+26dBm IIP3和9.7dB NF。利用1400MHz至2000MHz较宽的LO范围,MAX9994能够用于高边和低边LO注入架构,具体取决于所要求的RF频带。MAX9996支持更高的LO频率,该器件的引脚和功能兼容于MAX9994。
除了提供出色的线性度和噪声性能,MAX9994还可以获得更高的元件集成度。该器件包含双平衡的无源混频器内核、IF放大器、双输入LO可选开关和LO缓冲器。该器件还集成了片上非平衡变压器,允许单端RF和LO输入。MAX9994需要0dBm标称值的LO驱动器,电源电流确保低于235mA。
MAX9994/MAX9996与MAX9984/MAX9986 815MHz至995MHz混频器引脚兼容,整个系列的下变频器采用相同的PCB即可用于两个不同频段。MAX9994还与MAX9993功能兼容。
MAX9994采用紧凑的、带裸露焊盘的20引脚、薄型QFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内可以确保电气性能。
应用
- cdmaOne™与cdma2000®基站
- DCS 1800/PCS 1900 EDGE基站
- 数字与扩频通信系统
- 固定宽带无线接入
- 微波链路
- 军用系统
- PHS/PAS基站
- 预校正接收器
- 个人移动无线装置(PMR)
- TD-SCDMA/TD-LTE基站
- UMTS/LTE基站
- 无线本地环路(WLL)
