特性
- 用于IC卡通信的模拟接口和电平转换
- 卡接口具有±8kV (最小值) ESD (IEC)保护
- 待机模式下具有典型值小于10nA的超低电流损耗
-
内部产生IC卡供电电压：
- 5.0V ±5%，80mA (最大值)
- 3.0V ±8%，65mA (最大值)
- 1.8V ±10%，30mA (最大值)
- 通过内部专用排序器自动控制卡的激活和去激活
- 智能卡通信时，直接完成主机I/O口的电平转换
- 灵活产生卡时钟，支持外部晶振1、2、4、8分频
- 大电流保护、短路保护以及过热保护
- 低电流工作模式
DS8313智能卡和SIM卡接口IC是用于智能卡读卡器的低成本模拟前端，专为不需要使用辅助卡I/O触点C4和C8 (AUX1和AUX2)的智能卡应用而设计。DS8313支持5V、3V和1.8V智能卡，DS8313没有电荷泵，从而降低了功耗，此外还支持10nA的极低功耗待机模式。

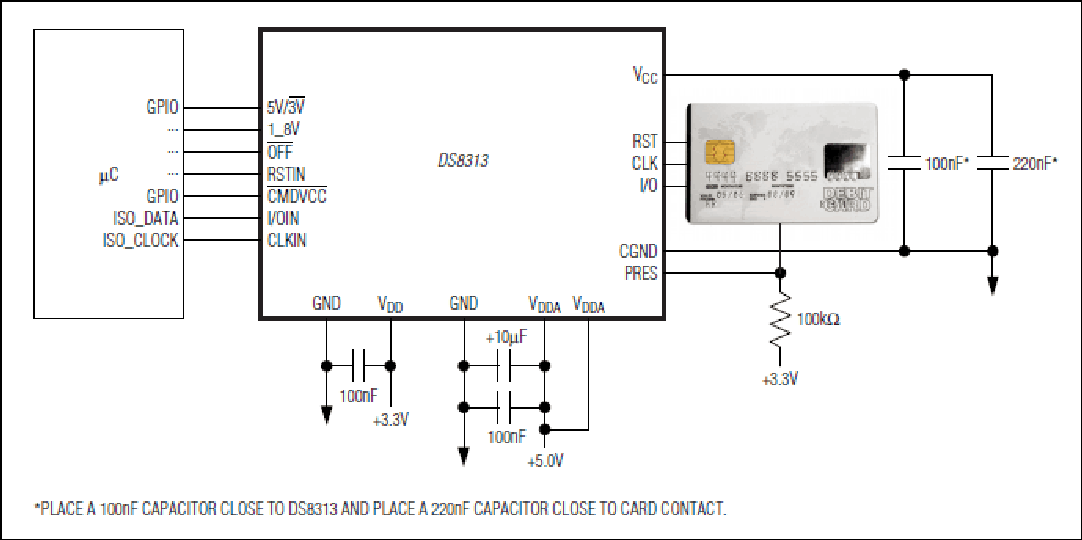

DS8313用于连接系统微控制器和智能卡接口，提供IC卡应用所需的所有供电电源、保护以及电平转换。
DS8314与DS8313类似，但只用一个模拟(智能卡)电源供电，因而该器件向智能卡供电的能力略有下降，但仍能满足很多应用的要求，从而使DS8314无需改变硬件即可直接替换TDA8024。
DS8313L和DS8314L采用负极检测替代了默认的正极检测。两款器件均提供28引脚SO和TSSOP封装。
应用
- 接入控制
- 自动取款机
- 银行设备
- 借记/信用卡支付终端
- 付费电视
- 密码键盘
- POS终端
- 电信
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
智能卡读卡器 4 |
||||
|
量产 |
多协议双智能卡接口 |
|||
|
量产 |
智能卡接口 |
|||
|
量产 |
智能卡接口 |
|||
|
量产 |
智能卡接口 |
|||
