特性
-
高速I²C兼容串行接口
- 400kHz快速模式
- 1.7MHz高速模式
-
单电源供电
- 2.7V至3.6V (MAX1137/MAX1139)
- 4.5V至5.5V (MAX1136/MAX1138)
-
内部基准
- 2.048V (MAX1137/MAX1139)
- 4.096V (MAX1136/MAX1138)
- 外部基准：1V至V DD
- 内部时钟
- 4路单端或2路全差分(MAX1136/MAX1137)
- 12路单端或6路全差分(MAX1138/MAX1139)
- 内部FIFO，带通道扫描模式
-
低功耗
- 94.4ksps时670µA
- 40ksps时230µA
- 10ksps时60µA
- 1ksps时6µA
- 关断模式下0.5µA
- 软件可配置单极性/双极性
-
小尺寸封装
- 8引脚µMAX (MAX1136/MAX1137)
- 16引脚QSOP (MAX1138/MAX1139)

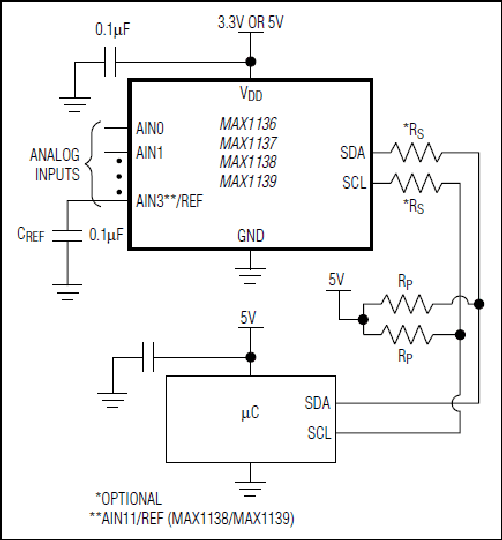

MAX1136–MAX1139低功耗、10位、多路模数转换器(ADC)具有内部采样/保持(T/H)器、电压基准、时钟和I²C兼容的2线串行接口。这些器件工作在2.7V至3.6V (MAX1137/MAX1139)或4.5V至5.5V (MAX1136/MAX1138)单电源，在最高采样率94.4ksps下耗电仅670µA。采样率低于46ksps时，电源电流降至230µA。两次转换之间AutoShutdown™将器件自动关断，在较低的吞吐率时使电源电流降至1µA以下。MAX1136/MAX1137分别带有4个逻辑输入通道，MAX1138/MAX1139分别带有12个逻辑输入通道。全差分模拟输入可通过软件配置为单极性或双极性、也可设置为单端或差分模式。
满量成模拟输入范围由内部基准或外部提供的1V至V DD 的基准电压决定。MAX1137/MAX1139具有2.048V内部基准，MAX1136/MAX1138具有4.096V内部基准。MAX1136/MAX1137采用8引脚µMAX®封装；MAX1138/MAX1139采用16引脚QSOP封装。MAX1136–MAX1139工作在扩展级温度范围(-40°C至+85°C)。引脚兼容的12位器件可参考MAX1136–MAX1139数据资料；引脚兼容的8位器件请参考MAX1036–MAX1039数据资料。
应用
- 电池供电测试设备
- 手持式便携应用
- 医疗仪器
- 接收信号强度指示
- 太阳能供电远端系统
- 系统监控
