特性
- 53mW静态功耗
- 关断模式下功耗仅为5µW
- 音频运算放大器可用来构建输入滤波器
- 无咔嗒-噼噗声的DirectDrive架构
- 视频重建滤波器具有10MHz通带，27MHz处提供43dB衰减
- 3.3V和12V供电电压

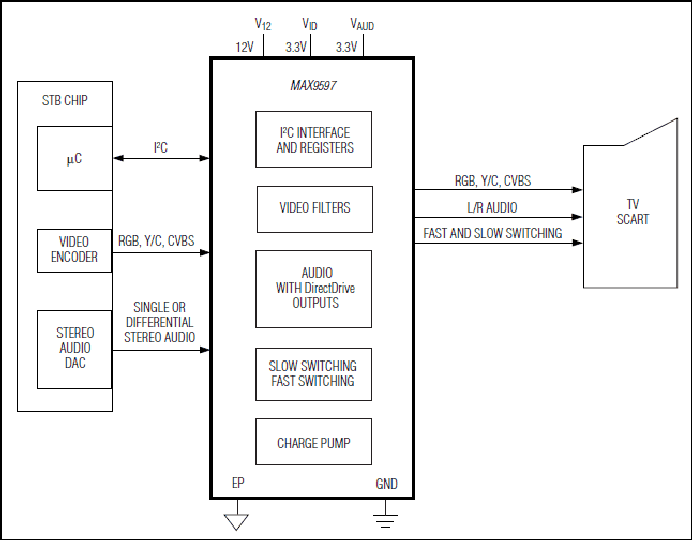

MAX9597单SCART矩阵开关能够在I²C接口控制下实现机顶盒解码芯片和两个外部SCART控制器之间的音频、视频信号切换。MAX9597工作在3.3V和12V电源，以典型信号驱动典型负载时，静态功耗为53mW，平均功耗为254mW。
MAX9597音频电路为音频输入端的左、右声道提供独立的运算放大器。DirectDrive®输出放大器产生一个以地为参考的2V RMS 满幅音频信号，无需大体积输出电容，并降低了咔嗒声。过零检测电路仅在过零时切换音频信号，从而进一步降低咔嗒-噼噗声。
MAX9597视频部分包含4路视频滤波放大器。来自机顶盒解码芯片的标清视频信号经过低通滤波后可以消除带外杂波。MAX9597还支持低速和快速信号切换，
MAX9597采用紧凑的28引脚、薄型QFN封装，工作在0°C至+70°C商业级温度范围。
应用
- AV接收机
- DVD播放器
- 机顶盒
- TV
文章来源于:analog.com 原文链接
