特性
- 采用低成本硅双极性设计
- 集成上变频/下变频功能
- 采用+2.7V至+5.5V单电源供电
-
3.2dB组合接收器噪声系数：
- 2.4dB (LNA)
- 9.2dB（混频器）
-
灵活的功率放大器驱动器：
- 18dBm输出三阶交调截点(OIP3)
- 35dB增益控制范围
- 针对低LO驱动电平提供LO缓冲器
-
低功耗：
- 60mW（接收）
- 90mW（全功率发射）
- 0.3µW（关断模式）
- 灵活的关断模式与MAX2510/MAX2511 IF收发器兼容

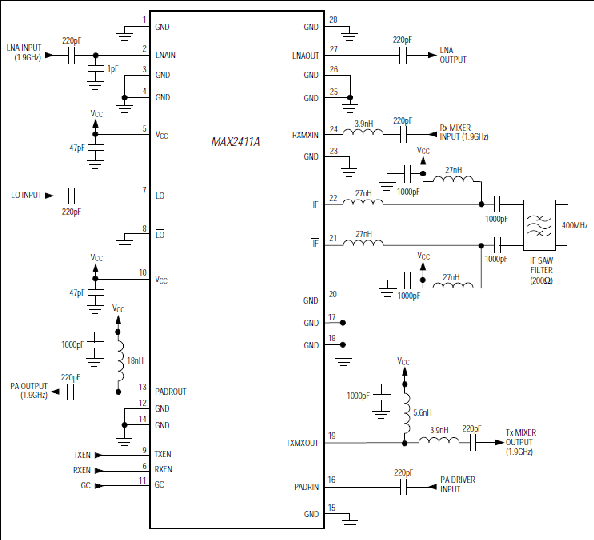

MAX2411A在时分双工(TDD)通信系统中执行RF前端发送/接收功能。其工作频率范围宽，并针对1.9GHz左右的RF频率进行了优化。应用包括常见的无绳和PCS标准。MAX2411A集成了低噪声放大器(LNA)、下变频混频器、本振缓冲器、上变频混频器和可变增益功率放大器(PA)驱动器，采用低成本塑料表贴封装。MAX2411A带有一个特别的双向、差分IF端口，允许发射和接收路径共用同一个IF滤波器，从而降低了成本并减少了元件数量。
LNA的典型噪声系数为2.4dB，输入三阶交调截点(IP3)为-10dBm。下变频混频器的低噪声系数为9.2dB，输入IP3为4dBm。图像和本振滤波在片外实现，以充分提高灵活性。PA驱动器放大器的增益为15dB，可以在35dB的范围内降低。接收模式下的功耗仅为60mW，发射模式下仅为90mW，在关断模式下会降至3µW以下。
对于需要单独的单端IF输入和输出端口的应用，请参考MAX2410数据手册。对于只需要接收功能的应用，Maxim提供带LNA的低成本下变频器（参见MAX2406数据手册）。
应用
- DCS 1800或PCS 1900单模电话
- DECT
- 铱星手机
- ISM波段收发器
- PHS/PACS
- PWT1900
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2411AEEI+ |
28-QSOP-150_MIL
|
|
|
| MAX2411AEEI+T |
28-QSOP-150_MIL
|
|
评估套件 1
MAX2411AEVKIT
MAX2411A评估板
