特性
-
输入与输出ESD保护
- ±15kV—人体模型
- ±8kV—IEC 1000-4-2接触放电
- ±15kV—IEC 1000-4-2气隙放电
-
低成本，高速度
- 230MHz -3dB带宽
- 30MHz 0.1dB增益平坦带宽
- 450V/µs压摆率
- 满摆幅输出
- 共模输入电压范围超过V EE
- 低微分增益/相位：0.02%/0.01°
-
低失真(5MHz)
- -60dBc SFDR
- -58dB的总谐波失真
- 采用超小型5引脚SOT23与14引脚TSSOP封装
MAX4385E/MAX4386E为单位增益稳定运放，集合了高速性能、满摆幅输出以及±15kV ESD保护等特性。它针对于输入或输出会暴露于外部的应用而设计，比如视频和通信，这些器件遵从国际ESD标准：±15kV IEC 1000-4-2气隙放电，±8kV IEC 1000-4-2接触放电，以及±15kV人体模型。
MAX4385E/MAX4386E工作在5V单电源下，共模输入电压范围可以超过V EE 。MAX4385E/MAX4386E中每个放大器仅消耗5.5mA的静态电源电流，却实现了230MHz的-3dB带宽，30MHz的0.1dB增益平坦带宽以及450V/µs的压摆率。
应用
- ADC接口
- 电池供电应用
- CCD成像
- 数码相机
- 机顶盒
- 视频监视系统

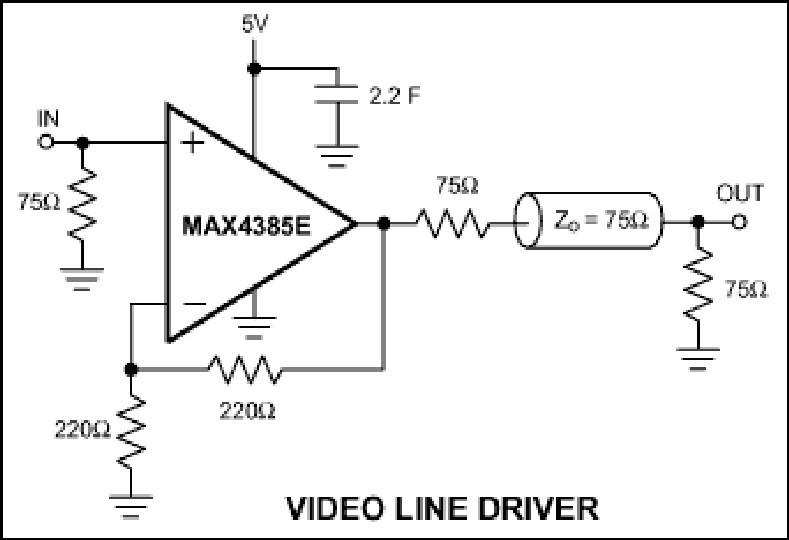

- 视频线驱动器
- 视频路由与切换系统
- 视频点播
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4385EEUK+ |
5-SOT_23-N/A
|
|
|
| MAX4385EEUK+T |
5-SOT_23-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
MAX4385EEUK+
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX4385EEUK+
量产
MAX4385EEUK+T
量产
6月 29, 2018
- 1703N
ASSEMBLY
MAX4385EEUK+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
6月 29, 2018
- 1703N
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
视频运算放大器（运算放大器） 4 |
||||
|
量产 |
超小型、低成本、210MHz、单电源运算放大器，带有满摆幅输出 |
|||
|
量产 |
超小型、低成本、210MHz、单电源运算放大器，带有满摆幅输出及禁止功能 |
|||
|
量产 |
超小型、低成本、85MHz运算放大器，带有满摆幅输出及禁止功能 |
|||
|
量产 |
超小型、低成本、210MHz、双电源运算放大器，带有满摆幅输出 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
SPICE 模型
