特性
-
10位、225ksps ADC
- 内置真差分采样/保持(T/H)的模拟多路复用器
- 8路单端或4路差分(单极性或双极性)输入(MAX1040/MAX1042)
- 4路单端或2路差分(单极性或双极性)输入(MAX1046/MAX1048)
- 高精度：±0.5 LSB INL、±0.5 LSB DNL，全温范围内无失吗
-
10位、四路、2µs稳定的DAC
- 超低脉冲干扰能量(4nV•s)
- 上电时可选择零值或满量程
- 高精度：±0.5 LSB INL
-
内部基准或外部单端/差分基准
- 内部基准电压4.096V
- 内部±1°C的精密温度传感器
- 片上FIFO，可以存储16个ADC转换结果和一个温度结果
- 片上通道扫描模式和内部数据平均功能
- 模拟单电源工作：+4.75V至+5.25V
- 数字电源：+2.7V至AV DD
- 25MHz SPI/QSPI/MICROWIRE串行接口
- 转换之间的AutoShutdown功能
-
低功耗ADC
- 225ksps下2.5mA
- 1ksps下22µA
- 关断时0.2µA
- 低功耗DAC：1.5mA
-
可提供评估板(请定购MAX1258EVKIT)
MAX1040/MAX1042/MAX1046/MAX1048将多路、10位、模数转换器(ADC)和10位、四路数模转换器(DAC)集成在单片IC上。这些器件还包含了温度传感器、可配置的通用I/O端口(GPIO)和一个25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC具有四路或八路输入通道，四路DAC输出在2.0µs内稳定建立，ADC转换速率为225ksps。
所有器件中都包括了为ADC和DAC提供的内部基准(4.096V)。可编程基准模式允许为ADC或DAC选择内部基准、外部基准或两者的组合。内部包括：±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，可以为用户降低对功耗并减少对处理器的要求。集成的四路DAC具有低脉冲干扰能量(4nV•s)与低数字馈通(0.5nV•s)特性，非常适合快速响应闭环系统的数字控制。
这些器件保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1042/MAX1048具有4个GPIO，可以配置为输入或输出。

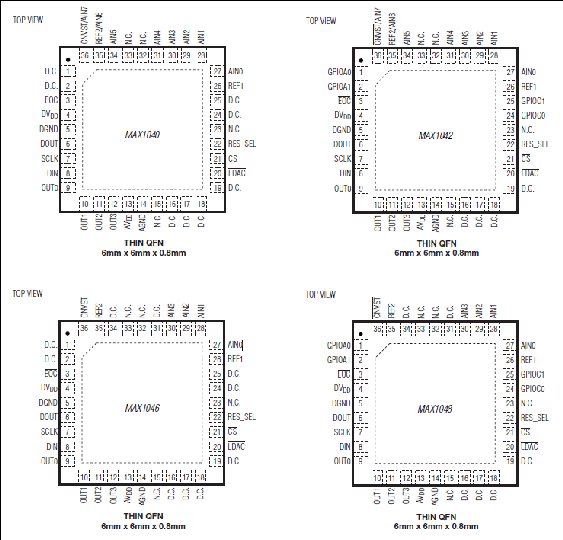

MAX1040/MAX1042/MAX1046/MAX1048采用36引脚薄型QFN封装。所有器件工作在-40°C至+85°C温度范围。
应用
- 光通信设备与基站的闭环控制
- 数据采集系统
- 系统监控和控制
