DS3251数据手册和产品信息

DS3251数据手册和产品信息

发布时间:2024-11-11 09:19:20

特性

该系列产品引脚兼容

每个端口可独立配置

为长达380米(DS3)、440米(E3)或360米(STS-1)的75Ω同轴电缆提供接收时钟和数据恢复

标准发送波形

三种控制接口选择：8位并行、SPI和硬件模式

可放置在接收或发送通道的内置抖动衰减器

抖动衰减器的临时缓冲深度：16、32、64或128位

内置时钟适配器从单个输入时钟产生所有的传输线时钟(DS3、E3、STS-1、OC-3的19.44MHz、38.88MHz或77.76MHz)

B3ZS/HDB3编码与解码

需要最少的外部元件

本地与远程环回

3.3V低功耗工作(容许5V I/O)

工业级温度范围：-40°C至+85°C

小型封装：144引脚、13mm x 13mm散热增强型CSBGA

引脚向下兼容，可替换DS3151/DS3152/DS3153/DS3154 LIU

支持IEEE 1149.1 JTAG

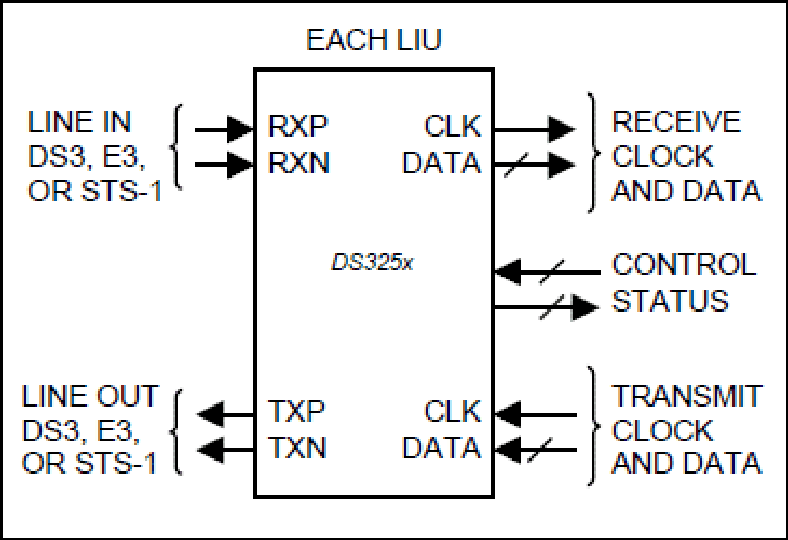

DS3251 (单)、DS3252 (双)、DS3253 (三)和DS3254 (四)线路接口单元(LIU)用来实现物理层到DS3、E3或STS-1线路接口的必要功能。每个LIU都具有独立的接收与发送通道以及内置的抖动衰减器。片上时钟适配器根据单个输入时钟产生所有线路速率时钟。控制接口选项包括8位并行、SPI和硬件模式。

应用

接入集线器
ATM与帧中继设备
CSU/DSU
数字交叉连接
DSLAM
PBX
路由器/交换机
SONET/SDH和PDH多路复用器

工具及仿真模型 2

仿真模型

BSDL 模型文件

A DSP-DS3251 BSDL Model

17.43KB

仿真模型

IBIS 模型

DS3251 IBIS Model

118.00KB
