比较器顾名思义就是用来作比较的，有两个输入端IN+和IN-，可选择其中一个输入端作为参考点来比较，当另一输入端电压小于参考电压时比较器输出低电平，反之输出高电平，下面结合图片来简单说明。

选择负输入端作为参考，当正输入端V1大于V2时，Vout输出高电平，当V1小于V2时，Vout输出低电平。

那么，前面说到的比较器输出的高电平和低电平到底时多大呢？高电平是5V还是15V或者是其他电压？低电平是0V还是-15V还是其他电压？

为了搞清楚这个问题，我们就需要了解比较器输出端的电路结构，先看下比较器的内部电路框图：

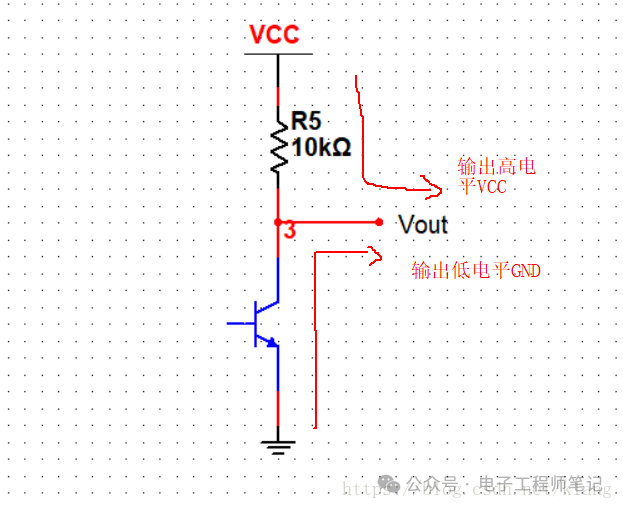

从框图中可以看出比较器的输出端是个OC输出（集电极开路），说到OC输出，大家应该就知道前面说到的高低电平如何确定了，OC输出是悬空的，使用时需要接上拉电阻，直接贴图说明：

从上图可以看出，高电平的电压是等于上拉电阻的VCC值，低电平电压等于地（0V）。

所以可以根据输出高电平电压范围来选择适合的上拉电压VCC，如需要输出5V则将输出端上拉到5V，而低电平则由比较器的地决定，这就涉及比较器的单电源还是双电源供电问题了，低电平电压就等于比较器的负电源电压。

单电源供电

双电源供电

从这个应用也可以看出，当你不需要输出负压，就选择单电源供电，如果需要输出负压就选择双电源供电。

最后来个总结：

1、根据输出是否需要负压来选择供电方式

2、当正输入端电压大于负输入端电压时，比较器输出高

3、当正输入端电压小于负输入端电压时，比较器输出低
