特性
- 两个带缓冲电压输出的12位乘法DAC
- 额定电源为±12V或±15V
- 无需外部调整
- 快速时序规格
- 24引脚DIP和SO封装
- 12位并行接口(MX7847)
- 8位+ 4位接口(MX7837)

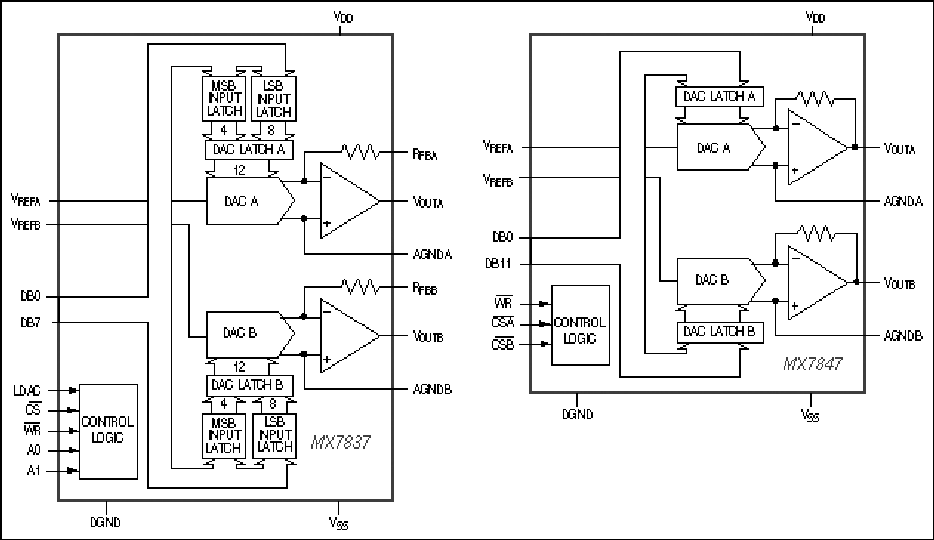

MX7837/MX7847是双通道12位乘法电压输出数模转换器(DAC)。每个DAC都有一个输出放大器和一个反馈电阻。输出放大器能够在一个2kΩ负载上产生±10V电压。在MX7847上，放大器反馈电阻在内部与VOUT相连。无需外部调整即可在整个工作温度范围内实现完整的12位性能。
MX7847具有12位并行数据输入，而MX7837采用双缓冲8位总线接口工作，该接口在两次写入操作中加载数据。所有逻辑信号均为电平触发，并与TTL和CMOS兼容。这些DAC具有快速时序规格，因此与大多数微处理器兼容。
应用
- 数字增益与失调控制
- 工业过程控制
- 机器及运动控制系统
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 21, 2018
- 1752
ASSEMBLY
MX7847AN+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 21, 2018
- 1752
ASSEMBLY
