特性
- D+和D-端提供±15kV ESD保护
- 与USB 1.1和USB 2.0 (低速和全速)兼容的收发器
- 结合VP和VM输入/输出
- +1.65V至+3.6V V L 逻辑电源输入，便于和低电压ASIC连接
- 枚举输入功能(MAX3453E/MAX3454E)
- 可由Li+电池供电，电压低至+3.1V (MAX3454E/MAX3456E)
- V BUS 检测(MAX3453E/MAX3455E)
- 内置上拉电阻(MAX3453E/MAX3454E)
- 无上电顺序要求

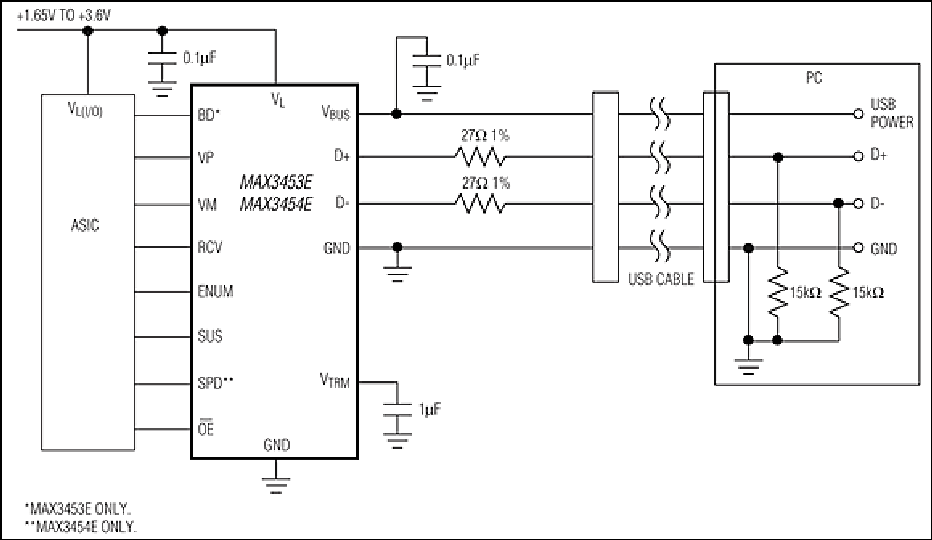

MAX3453E–MAX3456E带±15kV ESD保护的USB兼容收发器可将低压ASIC连接至USB设备。这款器件工作在全速(12Mbps)或低速(1.5Mbps)时，完全符合USB 1.1和USB 2.0规范。MAX3453E–MAX3456E可工作在低至+1.65V的V L 下，保证与低电压ASIC的兼容性。
MAX3453E–MAX3456E具有逻辑可选的挂起模式，电流消耗可减少至40µA以下。内部集成的±15kV ESD保护电路为USB D+和D-双向总线连接提供了保护。
MAX3453E仅支持全速(12Mbps)工作模式，MAX3453E/MAX3454E内部有一个1.5kΩ的USB上拉电阻和枚举功能，该功能允许将插入的设备逻辑上断开。MAX3453E/MAX3455E提供了一个推挽式总线检测(BD)输出，当V BUS 高于+4.0V时输出高电平信号。
MAX3453E-MAX3456E工作于-40°C至+85°C扩展级温度范围，采用14引脚的TSSOP和16引脚(3mm x 3mm)薄型QFN封装。
应用
- 蜂窝电话
- 数据托架
- MP3播放器
- PC外设
- PDA
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
USB收发器(USB TxRx) 2 |
||||
|
量产 |
±15kV ESD保护、USB收发器 |
|||
|
量产 |
±15kV ESD保护、USB收发器 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
