特性
- 支持V.28 (RS-232)、V.10 (RS-423)、V.11 (RS-449/V.36、RS-530、RS-530A、X.21)和V.35协议
- 使用MAX13175E实现引脚可选的电缆终端匹配
- 引脚可选的DCE/DTE配置
- RS-449、RS-530、RS-530A、X.21和V.35协议下20/40Mbps (最大值)数据速率
- 接收器具有失效保护，同时兼容V.11和V.35协议
- 工作于+3.135V至+5.5V较宽的V CC 电源电压范围
- 设计灵活的V L 逻辑基准输入允许接口电压低至1.62V
- 所有发送器输出和接收器输入与GND之间都具有扩展的ESD保护
- 微型、5mm x 7mm、38引脚TQFN封装

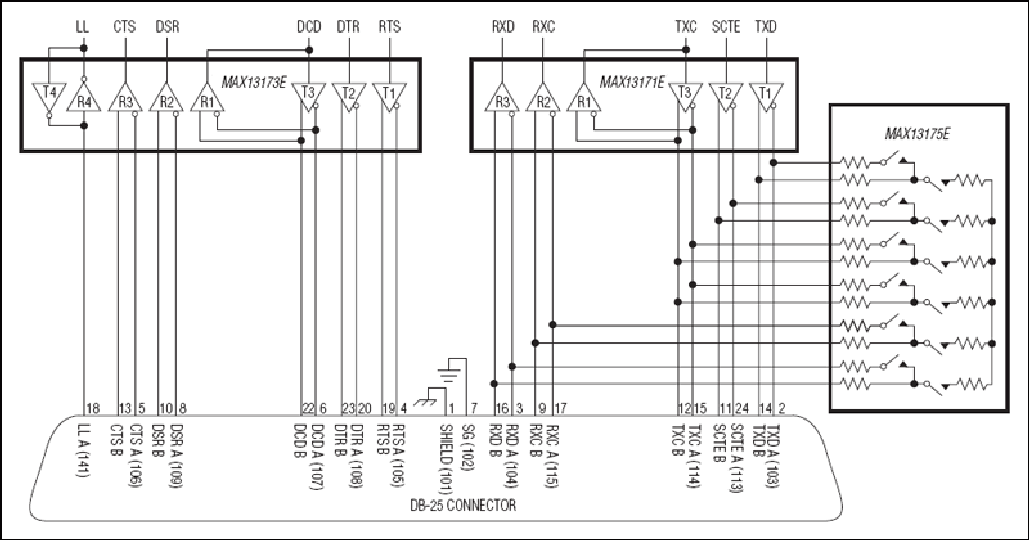

MAX13171E与MAX13173E/MAX13175E一起组成完整的、引脚可选的数据终端装置(DTE)或数据通信设备(DCE)接口，支持V.28 (RS-232)、V.10/V.11 (RS-449/V.36、RS-530、RS-530A、X.21)和V.35协议。MAX13171E收发器可以传输高速时钟和数据信号，而MAX13173E用于传输控制信号。MAX13171E可以由MAX13175ET引脚可选的电阻匹配网络实现终端匹配。MAX13175E包含6个引脚可选的、多协议电缆匹配网络。
MAX13171E/MAX13173E内部电荷泵和低压差发送器输出级在单电源供电时能够提供与V.10、V.11、V.28和V.35兼容的逻辑电平。MAX13171E/MAX13173E具有无电缆连接模式，可禁用所有发送器和接收器输出(高阻)，有效降低电源电流。短路限流和热关断电路避免接收器和发送器输出功耗过大。MAX13171E/MAX13173E在所有发送器输出和接收器输入端具有扩展的ESD保护。
MAX13171E/MAX13173E/MAX13175E工作于+3.135V至+5.5V电源电压范围，采用5mm x 7mm、38引脚TQFN封装。该系列器件工作于-40°C至+85°C扩展级温度范围。
应用
- CSU和DSU
- 数据网络
- 数据路由器
- 数据切换
- PCI卡
- 电信设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX13175EETU+ |
38-LFCSP-5X7X0.75
|
|
|
| MAX13175EETU+T |
38-LFCSP-5X7X0.75
|
|
评估套件 3
MAX13171EEVKIT
MAX13171E、MAX13173E和MAX13175E评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX13173EEVKIT
MAX13171E、MAX13173E和MAX13175E评估板
MAX13175EEVKIT
MAX13171E、MAX13173E和MAX13175E评估板
